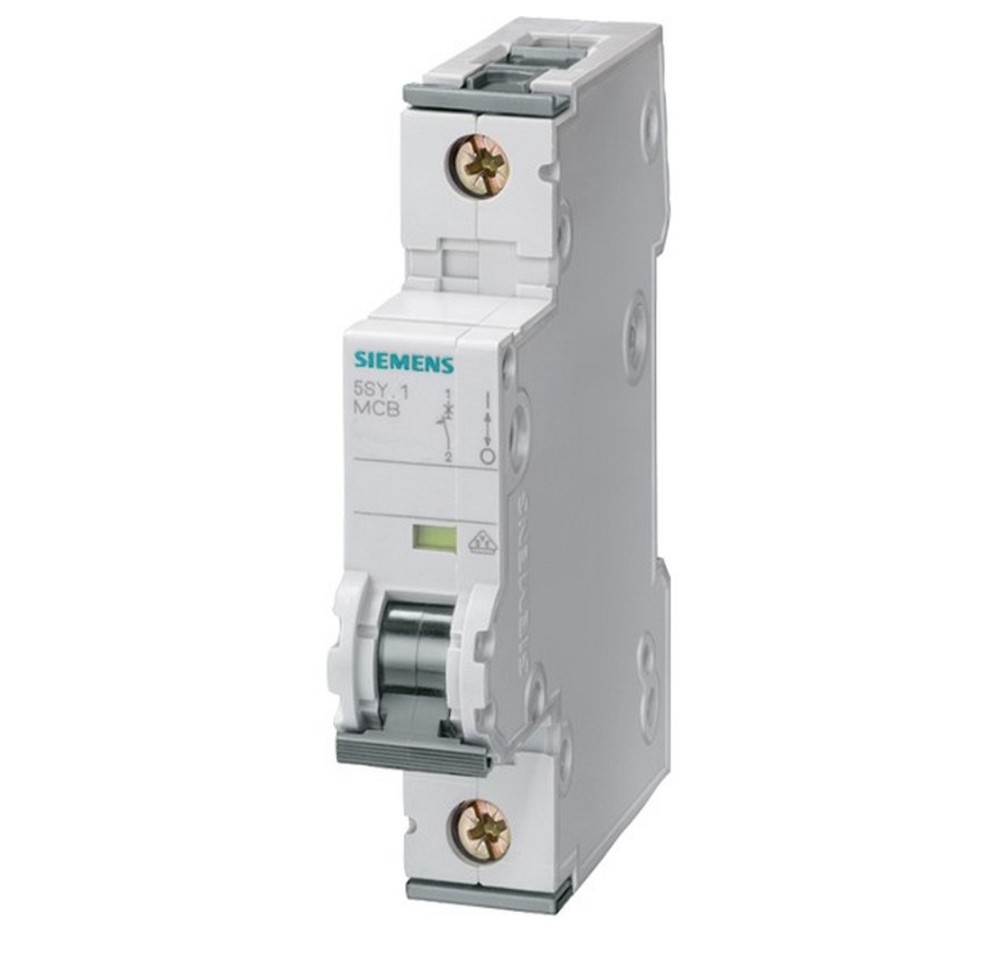

Siemens SENTRON 5SY5106-6 Leitungsschutzschalter – zuverlässiger Schutz für AC- und DC-Anwendungen
Der Siemens SENTRON Leitungsschutzschalter 5SY5106-6 schützt elektrische Leitungen und angeschlossene Verbraucher zuverlässig vor Überlast und Kurzschluss. Dank seiner AC/DC-Eignung eignet sich das Gerät sowohl für klassische Wechselstrominstallationen als auch für Gleichstromanwendungen.
Mit einem Bemessungsstrom von 6 A und der B-Auslösecharakteristik ist der Leitungsschutzschalter optimal für Stromkreise mit geringen Einschaltströmen geeignet. Die 1-polige Ausführung ermöglicht den Einsatz in zahlreichen Wohn-, Gewerbe- und Industrieanwendungen.
Die SENTRON 5SY Baureihe überzeugt durch werkzeuglose Montage und Demontage mittels Zweifachschieber sowie die Doppelkammerklemme, welche den gleichzeitigen Anschluss von Leitern und Sammelschienen ermöglicht. Die rückseitige Sammelschienenverdrahtung sorgt zusätzlich für eine übersichtliche und zeitsparende Installation.
Mit einem Bemessungsschaltvermögen von 10 kA nach EN 60898 bietet der Leitungsschutzschalter eine hohe Kurzschlussfestigkeit. Die Energiebegrenzungsklasse 3 schützt Leitungen und Betriebsmittel zusätzlich vor den Auswirkungen hoher Fehlerströme.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SENTRON 5SY
• Typ: 5SY5106-6
• Hersteller-Art.-Nr.: 5SY51066
• EAN: 4001869226200
• Produktart: Leitungsschutzschalter
• Zolltarifnummer: 85362010
• Ursprungsland: Deutschland
Elektrische Daten
• Bemessungsspannung: 230/400 V AC, 220 V DC
• Bemessungsstrom: 6 A
• Spannungsart: AC/DC
• Frequenz: 50 Hz
• Auslösecharakteristik: B
• Energiebegrenzungsklasse: 3
• Bemessungsisolationsspannung Ui: 440 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
Schaltvermögen
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Polzahl und Ausführung
• Polzahl gesamt: 1
• Anzahl der abgesicherten Pole: 1
• Ausführung: 1-polig
• Mitschaltender Neutralleiter: Nein
Montage und Anschluss
• Einbautiefe: 70 mm
• Breite: 1 Teilungseinheit
• Montageart: DIN-Hutschiene
• Werkzeuglose Montage und Demontage
• Doppelkammerklemme für Leiter und Sammelschiene
• Rückseitige Sammelschienenverdrahtung möglich
• Anschlussquerschnitt eindrähtig: 0,75 bis 35 mm²
• Anschlussquerschnitt mehrdrähtig: 0,75 bis 35 mm²
Schutz und Sicherheit
• Schutzart: IP20
• Überspannungskategorie: 3
• Verschmutzungsgrad: 3
• Umgebungstemperatur Betrieb: -40 bis +70 °C
• Unterputzmontage: Nein
• Explosionsgeschützt: Nein
• Zusatzeinrichtungen möglich: Ja
Ausstattung
• Leitungsschutzschalter SENTRON 5SY
• Geeignet für AC- und DC-Anwendungen
• Sicherer Kurzschluss- und Überlastschutz
• Werkzeuglose Montage
• Doppelkammerklemme
• Erweiterbar mit Siemens SENTRON Zubehör
• Kompatibel mit Sammelschienen und Zusatzkomponenten
Einsatzbereiche
• Wohngebäude
• Zweckbau
• Industrieanlagen
• Maschinenbau
• Energieverteilungen
• Schaltschrankbau
• AC-Installationen
• DC-Anwendungen
Vorteile des Siemens SENTRON 5SY5106-6
• Geeignet für Wechsel- und Gleichstromanwendungen
• Zuverlässiger Schutz vor Kurzschluss und Überlast
• 10 kA Schaltvermögen für hohe Sicherheit
• B-Charakteristik für Standardstromkreise
• Platzsparende 1-polige Ausführung
• Werkzeuglose Montage auf DIN-Hutschiene
• Doppelkammerklemme für flexible Verdrahtung
• Erweiterbar mit umfangreichem SENTRON Zubehör
• Bewährte Siemens Qualität für professionelle Elektroinstallationen
Expertenbewertung
Der Siemens SENTRON 5SY5106-6 ist ein leistungsstarker Leitungsschutzschalter für AC- und DC-Anwendungen. Mit seiner 1-poligen Ausführung, der B-Charakteristik und dem hohen Schaltvermögen von 10 kA bietet er einen zuverlässigen Schutz für elektrische Anlagen in Wohngebäuden, Gewerbe und Industrie.
Die einfache Montage, die vielseitigen Anschlussmöglichkeiten und die vollständige Integration in das SENTRON System machen diesen Leitungsschutzschalter zu einer langlebigen und zukunftssicheren Lösung für professionelle Elektroinstallationen.
