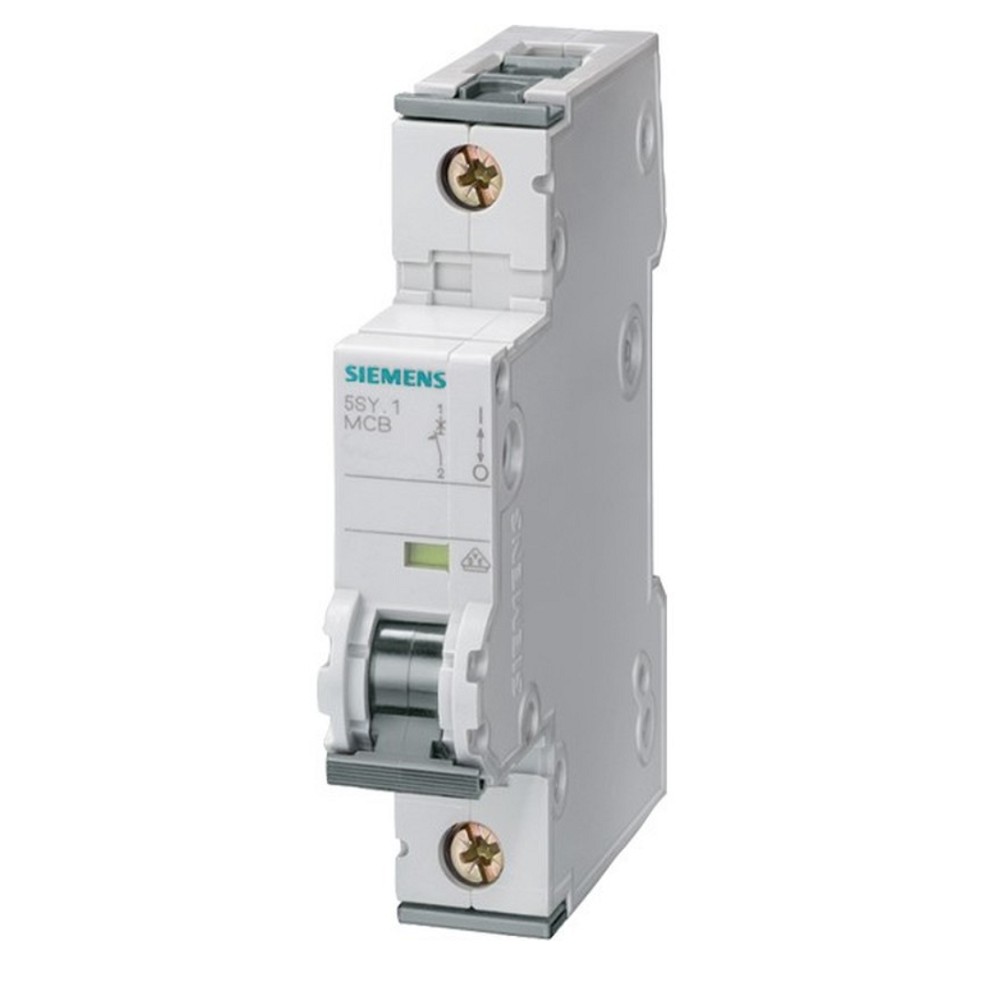

Siemens SENTRON 5SY5104-7 Leitungsschutzschalter – kompakter 1-poliger Schutzschalter für AC/DC Anwendungen mit 10 kA Schaltvermögen
Der Siemens SENTRON Leitungsschutzschalter 5SY5104-7 ist ein hochwertiges Schutzgerät für elektrische Installationen und industrielle Anwendungen. Der 1-polige Leitungsschutzschalter schützt zuverlässig vor Überlast und Kurzschluss und eignet sich für Wechselstrom- sowie Gleichstromanwendungen.
Mit einer Bemessungsstromstärke von 4 A und der Auslösecharakteristik C bietet der LS-Schalter eine optimale Lösung für Stromkreise mit mittleren Einschaltströmen, beispielsweise für Beleuchtungsanlagen, Steckdosenkreise, Steuerungen und industrielle Verbraucher.
Der Leitungsschutzschalter der Baureihe SENTRON 5SY überzeugt durch eine einfache Installation, hohe Betriebssicherheit und flexible Einsatzmöglichkeiten. Die werkzeuglose Montage und Demontage über den integrierten Zweifachschieber ermöglicht eine schnelle Installation und Wartung.
Dank der Doppelkammerklemme können Leiter und Sammelschienen flexibel kombiniert werden. Die hinten liegende Sammelschiene ermöglicht zudem eine übersichtliche und komfortable Verdrahtung der Einspeisung.
Die Siemens 5SY Leitungsschutzschalter sind mit einem umfangreichen Zubehörsystem kompatibel und bieten eine einheitliche Lösung für verschiedenste Anwendungen in Gebäuden und Industrieanlagen.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktfamilie: SENTRON 5SY
• Typ: 5SY5104-7
• Hersteller-Art.-Nr.: 5SY51047
• EAN: 4001869226361
• Produktart: Leitungsschutzschalter / LS-Schalter
• Zolltarifnummer: 85362010
• Ursprungsland: Deutschland
Elektrische Daten
• Spannungsart: AC/DC
• Bemessungsstrom: 4 A
• Bemessungsspannung: 400 V
• Frequenz: 50 Hz
• Polzahl gesamt: 1
• Anzahl abgesicherter Pole: 1
• Auslösecharakteristik: C
• Bemessungsisolationsspannung Ui: 440 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
Schaltvermögen und Schutzfunktionen
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
• Energiebegrenzungsklasse: 3
• Kurzschlussschutz: Ja
• Überlastschutz: Ja
• Überspannungskategorie: 3
• Verschmutzungsgrad: 3
Montage und Bauform
• Einbautiefe: 70 mm
• Breite in Teilungseinheiten: 1
• Polzahl: 1
• Unterputzmontage: Nein
• Mitschaltender Neutralleiter: Nein
• Zusatzeinrichtungen möglich: Ja
• Schutzart: IP20
Anschlussdaten
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75 bis 35 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75 bis 35 mm²
• Anschlussart: Doppelkammerklemme
• Montage auf Sammelschiene möglich: Ja
Umgebungsbedingungen
• Umgebungstemperatur Betrieb: -40 bis +70 °C
• Explosionsgeschützt: Nein
Ausstattung
• Siemens SENTRON 5SY Leitungsschutzschalter
• 1-polige Ausführung
• Bemessungsstrom 4 A
• Charakteristik C für mittlere Einschaltströme
• AC/DC geeignet
• 10 kA Kurzschlussfestigkeit
• Werkzeuglose Montage und Demontage
• Doppelkammerklemme für flexible Verdrahtung
• Kompatibel mit SENTRON Zubehörsystem
Einsatzbereiche
• Wohngebäude
• Zweckbau
• Industrieanlagen
• Maschinensteuerungen
• Beleuchtungsanlagen
• Steuerstromkreise
• Schaltschrankbau
• Elektrische Installationen mit AC/DC Versorgung
Vorteile des Siemens SENTRON 5SY5104-7 Leitungsschutzschalters
• Zuverlässiger Schutz vor Kurzschluss und Überlast
• Geeignet für AC- und DC-Anwendungen
• Hohes Schaltvermögen von 10 kA
• Schnelle Montage durch werkzeugloses System
• Flexible Anschlussmöglichkeiten durch Doppelkammerklemme
• Platzsparende Bauform mit 1 Teilungseinheit
• Einheitliches Zubehör für die gesamte 5SY-Serie
• Bewährte Siemens SENTRON Qualität
Expertenbewertung
Der Siemens SENTRON 5SY5104-7 ist ein zuverlässiger und vielseitiger Leitungsschutzschalter für moderne Elektroinstallationen und industrielle Anwendungen. Die Kombination aus 4 A Bemessungsstrom, C-Charakteristik und 10 kA Schaltvermögen sorgt für einen sicheren Betrieb elektrischer Anlagen.
Durch die AC/DC-Fähigkeit, die kompakte Bauweise und die einfache Installation eignet sich der LS-Schalter besonders für professionelle Anwendungen im Wohnbau, Zweckbau und industriellen Umfeld. Die bewährte SENTRON-Technologie von Siemens gewährleistet langfristige Sicherheit, hohe Qualität und zuverlässigen Schutz.
