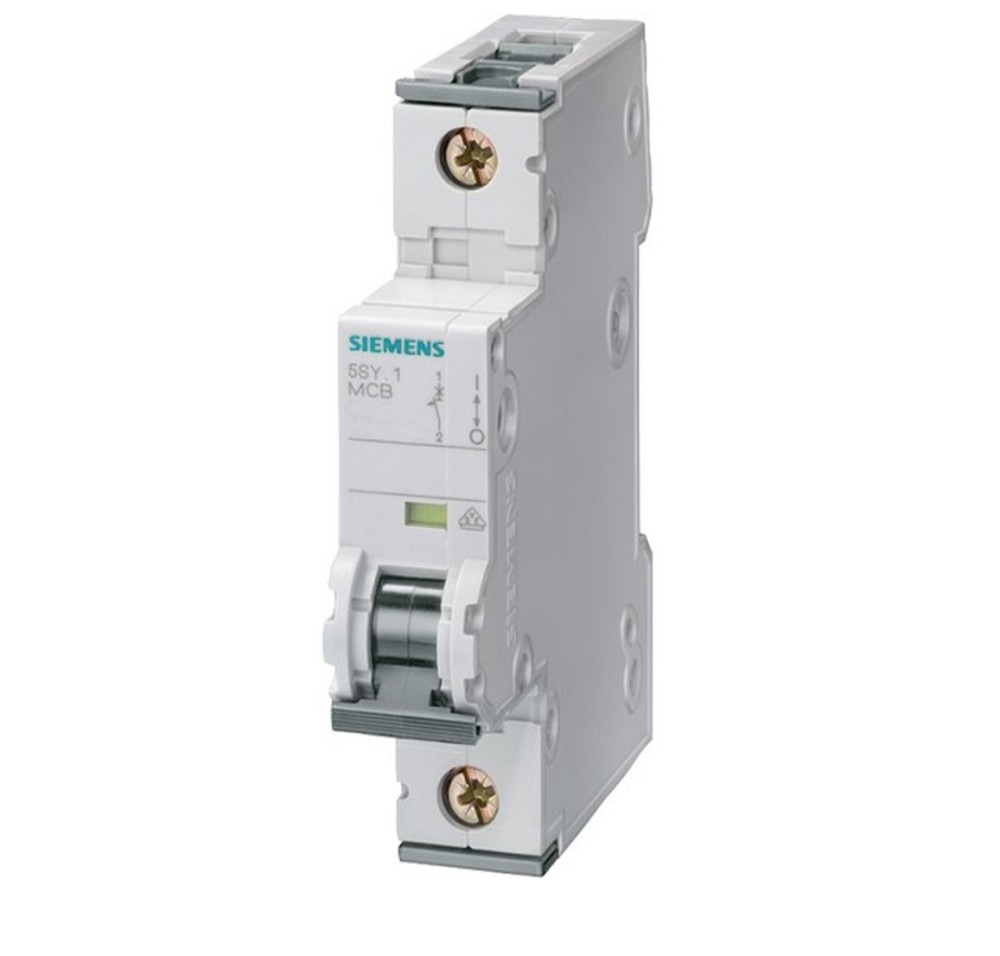

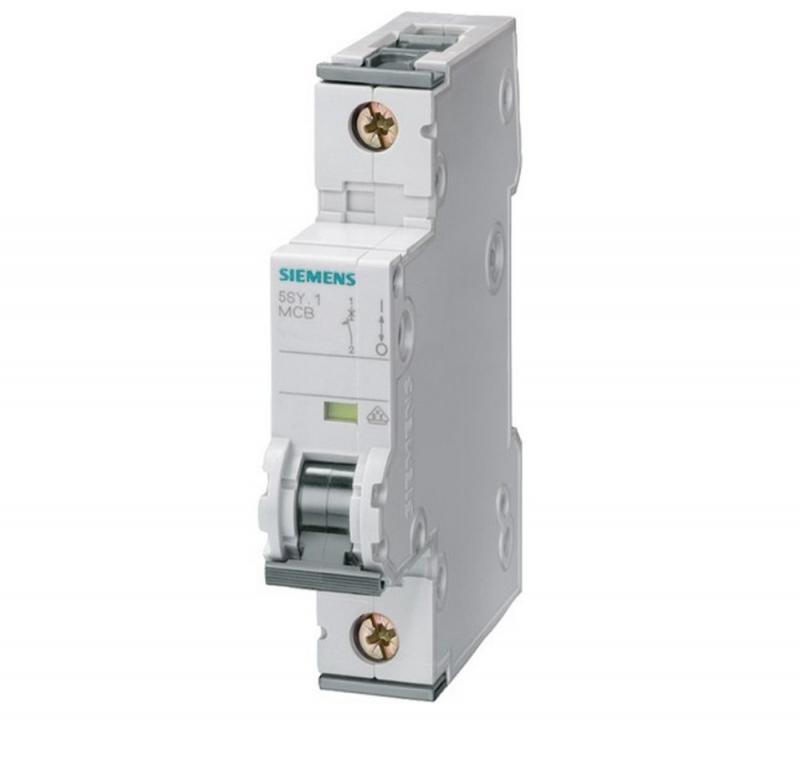

SIEMENS 5SY5103-7 Leitungsschutzschalter – zuverlässiger Schutz für AC/DC-Stromkreise
Der SIEMENS 5SY5103-7 Leitungsschutzschalter aus der bewährten SENTRON 5SY-Serie schützt elektrische Leitungen und Anlagen zuverlässig vor Überlast und Kurzschluss. Der kompakte Sicherungsautomat eignet sich ideal für professionelle Elektroinstallationen in Wohngebäuden, Zweckbauten und industriellen Anwendungen.
Mit einer C-Auslösecharakteristik und einem Bemessungsstrom von 3 A ist dieser Leitungsschutzschalter besonders geeignet für Stromkreise mit moderaten Einschaltströmen. Die Kombination aus AC/DC-Funktionalität, hoher Schaltleistung und robuster Siemens-Technologie ermöglicht vielseitige Einsatzmöglichkeiten.
Das Bemessungsschaltvermögen von 10 kA nach EN 60898 gewährleistet eine sichere Abschaltung bei Kurzschluss und schützt zuverlässig angeschlossene Leitungen sowie elektrische Betriebsmittel.
Die Leitungsschutzschalter der Siemens SENTRON 5SY-Serie zeichnen sich durch eine komfortable Montage aus. Dank des integrierten Zweifachschiebers erfolgt die Befestigung und Demontage auf der DIN-Hutschiene werkzeuglos und schnell.
Die Doppelkammerklemme ermöglicht eine flexible Kombination von Leitern und Sammelschienen. Zusätzlich sorgt das durchgängige Siemens Zubehörsystem für eine einfache Erweiterung mit Zusatzkomponenten wie Hilfs- oder Signalkontakten.
Technische Daten
Elektrische Daten
• Hersteller: Siemens Dig.Industr.
• Artikelnummer: 5SY51037
• EAN: 4001869226354
• Produktserie: SENTRON 5SY
• Gerätetyp: Leitungsschutzschalter
• Bemessungsstrom: 3 A
• Auslösecharakteristik: C
• Polzahl gesamt: 1
• Anzahl abgesicherter Pole: 1
• Bemessungsspannung: 400 V
• Spannungsart: AC/DC
• Frequenz: 50 Hz
• Bemessungsisolationsspannung Ui: 440 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
Schaltvermögen
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
• Energiebegrenzungsklasse: 3
Konstruktion und Montage
• Einbautiefe: 70 mm
• Breite in Teilungseinheiten: 1 TE
• Montageart: DIN-Hutschiene
• Unterputzmontage: Nein
• Werkzeuglose Montage und Demontage über Zweifachschieber
• Flexible Leiter- und Sammelschienenkombination durch Doppelkammerklemme
• Rückseitige Sammelschiene für einfache Verdrahtung der Einspeisung
Schutz und Sicherheit
• Schutzart: IP20
• Überspannungskategorie: 3
• Verschmutzungsgrad: 3
• Umgebungstemperatur Betrieb: -40 °C bis +70 °C
• Explosionsgeschützt: Nein
• Sicherer Schutz vor Überlast und Kurzschluss
Anschlussdaten
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75–35 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75–35 mm²
Material und Ausführung
• Hersteller: Siemens
• Serie: SENTRON 5SY
• Bauform: Modularer Leitungsschutzschalter
• Ursprungsland: Deutschland
• Farbe: Grau/Weiß
• Inhalt: 1 Stück
Einsatzbereiche
• Wohngebäude
• Gewerbliche Elektroinstallationen
• Industrieanlagen
• Schaltschränke
• Steuerungsanlagen
• Energieverteilungen
• Maschinenbau
• DC-Anwendungen
• AC-Stromkreise
Vorteile des Siemens 5SY5103-7 Leitungsschutzschalters
• Original Siemens SENTRON Qualitätsprodukt
• Für AC- und DC-Anwendungen geeignet
• 1-polige Ausführung
• C3A Charakteristik für vielseitige Verbraucher
• 3 A Bemessungsstrom
• 10 kA Ausschaltvermögen
• Sicherer Kurzschluss- und Überlastschutz
• Werkzeuglose Montage auf DIN-Hutschiene
• Erweiterbar mit Siemens Zusatzkomponenten
• Kompakte Bauform mit nur 1 TE
• Temperaturbereich bis +70 °C
• Hohe Betriebssicherheit und lange Lebensdauer
Expertenbewertung
Der Siemens 5SY5103-7 Leitungsschutzschalter ist eine zuverlässige Schutzlösung für präzise abgesicherte Stromkreise in modernen Elektroanlagen. Durch seine AC/DC-Fähigkeit, das hohe 10-kA-Ausschaltvermögen und die bewährte SENTRON 5SY-Technologie eignet sich das Gerät besonders für industrielle Anwendungen, Steuerungen und professionelle Verteilungen.
Die kompakte Bauweise, die einfache DIN-Hutschienenmontage und das flexible Siemens Zubehörsystem machen diesen Leitungsschutzschalter zu einer langlebigen und sicheren Komponente für anspruchsvolle Elektroinstallationen.
