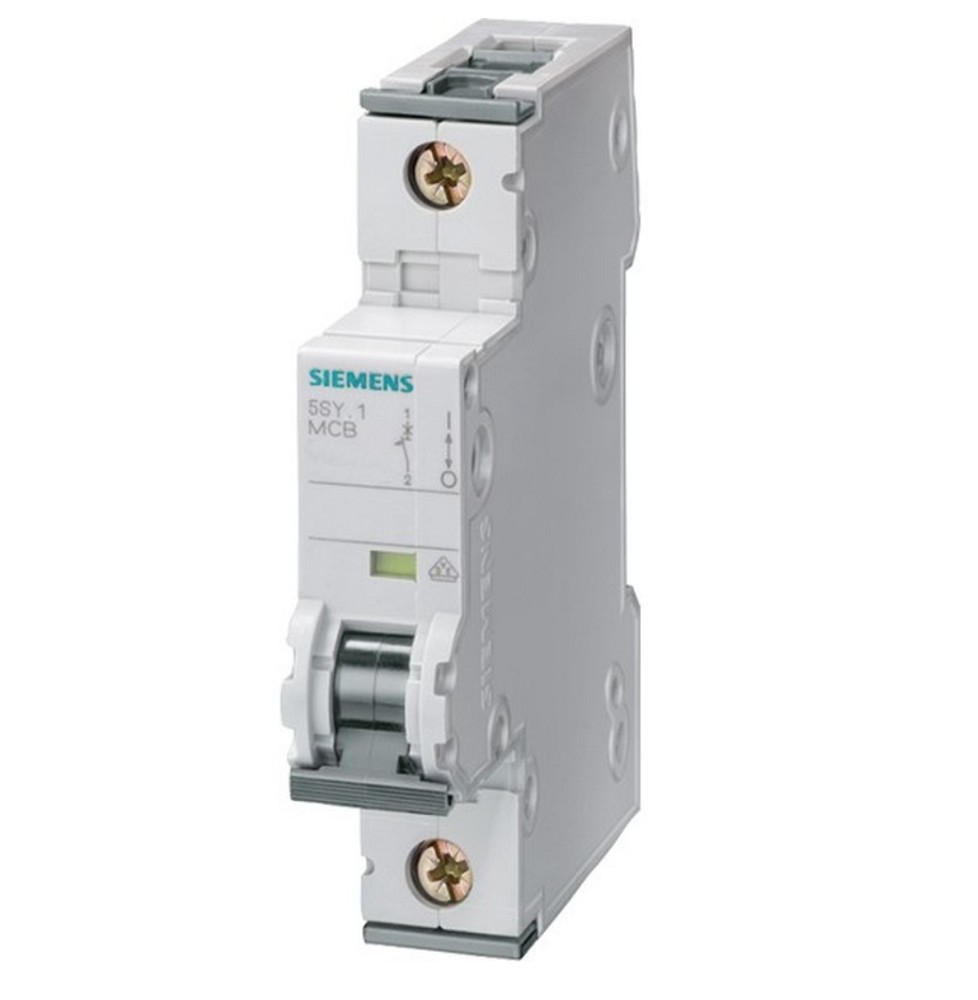

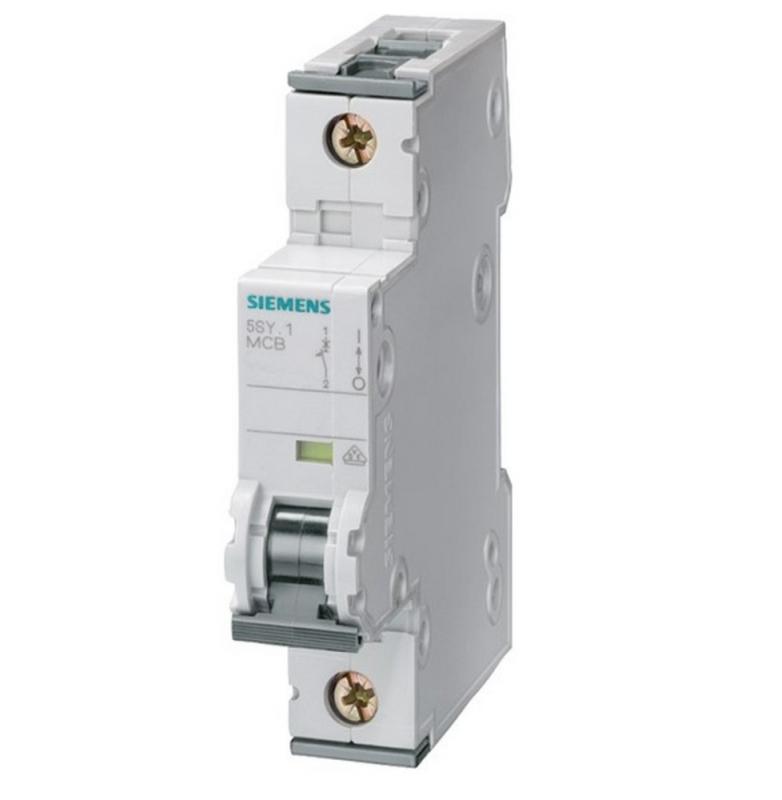

Siemens SENTRON 5SY5101-7 Leitungsschutzschalter – präziser Schutz für AC- und DC-Anwendungen
Der Siemens SENTRON Leitungsschutzschalter 5SY5101-7 wurde für den zuverlässigen Schutz von Leitungen und elektrischen Verbrauchern gegen Überlast und Kurzschluss entwickelt. Dank seiner Allstromfähigkeit eignet er sich für Wechselstrom- und Gleichstromanwendungen und bietet maximale Flexibilität in modernen Elektroinstallationen.
Mit einem Bemessungsstrom von 1 A und der C-Auslösecharakteristik ist dieser Leitungsschutzschalter besonders für Stromkreise geeignet, bei denen kurzzeitig höhere Einschaltströme auftreten können. Die 1-polige Ausführung ermöglicht eine platzsparende Integration in Energieverteilungen und Steuerstromkreise.
Die SENTRON 5SY-Serie überzeugt durch eine komfortable Installation mit werkzeugloser Montage und Demontage über den Zweifachschieber. Die Doppelkammerklemme ermöglicht eine flexible Kombination von Leitern und Sammelschienen, während die rückseitige Sammelschienenverdrahtung für eine schnelle und übersichtliche Installation sorgt.
Mit einem Bemessungsschaltvermögen von 10 kA nach EN 60898 bietet der Leitungsschutzschalter eine sichere Abschaltung bei Kurzschluss. Die Energiebegrenzungsklasse 3 reduziert zusätzlich die Belastung angeschlossener Leitungen und Komponenten.
Durch das umfangreiche SENTRON Zubehörsystem kann der Leitungsschutzschalter individuell mit Hilfsschaltern und weiteren Zusatzkomponenten erweitert werden.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SENTRON 5SY
• Typ: 5SY5101-7
• Hersteller-Art.-Nr.: 5SY51017
• EAN: 4001869226323
• Produktart: Leitungsschutzschalter
• Zolltarifnummer: 85362010
• Ursprungsland: Deutschland
Elektrische Daten
• Bemessungsspannung: 400 V
• Bemessungsstrom: 1 A
• Spannungsart: AC/DC
• Frequenz: 50 Hz
• Auslösecharakteristik: C
• Bemessungsisolationsspannung Ui: 440 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Energiebegrenzungsklasse: 3
Schaltvermögen
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Polzahl und Ausführung
• Polzahl gesamt: 1
• Anzahl abgesicherter Pole: 1
• Ausführung: 1-polig
• Mitschaltender Neutralleiter: Nein
Montage und Anschluss
• Einbautiefe: 70 mm
• Breite: 1 Teilungseinheit
• Montageart: DIN-Hutschiene
• Werkzeuglose Montage und Demontage
• Doppelkammerklemme für Leiter und Sammelschiene
• Rückseitige Sammelschienenverdrahtung möglich
• Anschlussquerschnitt eindrähtig: 0,75 bis 35 mm²
• Anschlussquerschnitt mehrdrähtig: 0,75 bis 35 mm²
Schutz und Sicherheit
• Schutzart: IP20
• Überspannungskategorie: 3
• Verschmutzungsgrad: 3
• Umgebungstemperatur Betrieb: -40 bis +70 °C
• Unterputzmontage: Nein
• Explosionsgeschützt: Nein
• Zusatzeinrichtungen möglich: Ja
Ausstattung
• Leitungsschutzschalter SENTRON 5SY
• Schutz für AC- und DC-Anwendungen
• Sicherer Kurzschluss- und Überlastschutz
• C-Charakteristik für höhere Einschaltströme
• Werkzeuglose Montage über Zweifachschieber
• Flexible Verdrahtung mit Doppelkammerklemme
• Erweiterbar mit SENTRON Zubehör
• Bewährte Siemens Schutztechnik
Einsatzbereiche
• Steuerstromkreise
• Automatisierungstechnik
• Industrieanlagen
• Schaltschrankbau
• Energieverteilungen
• Maschinenbau
• Gleichstromanwendungen
• Elektroinstallationen
Vorteile des Siemens SENTRON 5SY5101-7
• Zuverlässiger Schutz bei Überlast und Kurzschluss
• Geeignet für AC- und DC-Systeme
• Platzsparende 1-polige Bauweise
• Präziser Schutz mit 1 A Bemessungsstrom
• 10 kA Abschaltvermögen nach EN 60898
• Erweiterbar mit SENTRON Zusatzkomponenten
• Einfache Montage auf DIN-Hutschiene
• Hohe Temperaturbeständigkeit bis +70 °C
• Siemens Qualität für professionelle Anwendungen
Expertenbewertung
Der Siemens SENTRON 5SY5101-7 ist ein hochwertiger Leitungsschutzschalter für präzise Absicherungen in Industrie-, Steuerungs- und Energieverteilungen. Durch die Kombination aus AC/DC-Eignung, C-Charakteristik und 10 kA Abschaltvermögen bietet er einen zuverlässigen Schutz für empfindliche elektrische Systeme.
Die kompakte Bauform, die einfache Installation und die Erweiterbarkeit innerhalb des SENTRON Systems machen diesen Leitungsschutzschalter zu einer idealen Lösung für moderne Elektroinstallationen und industrielle Anwendungen.
