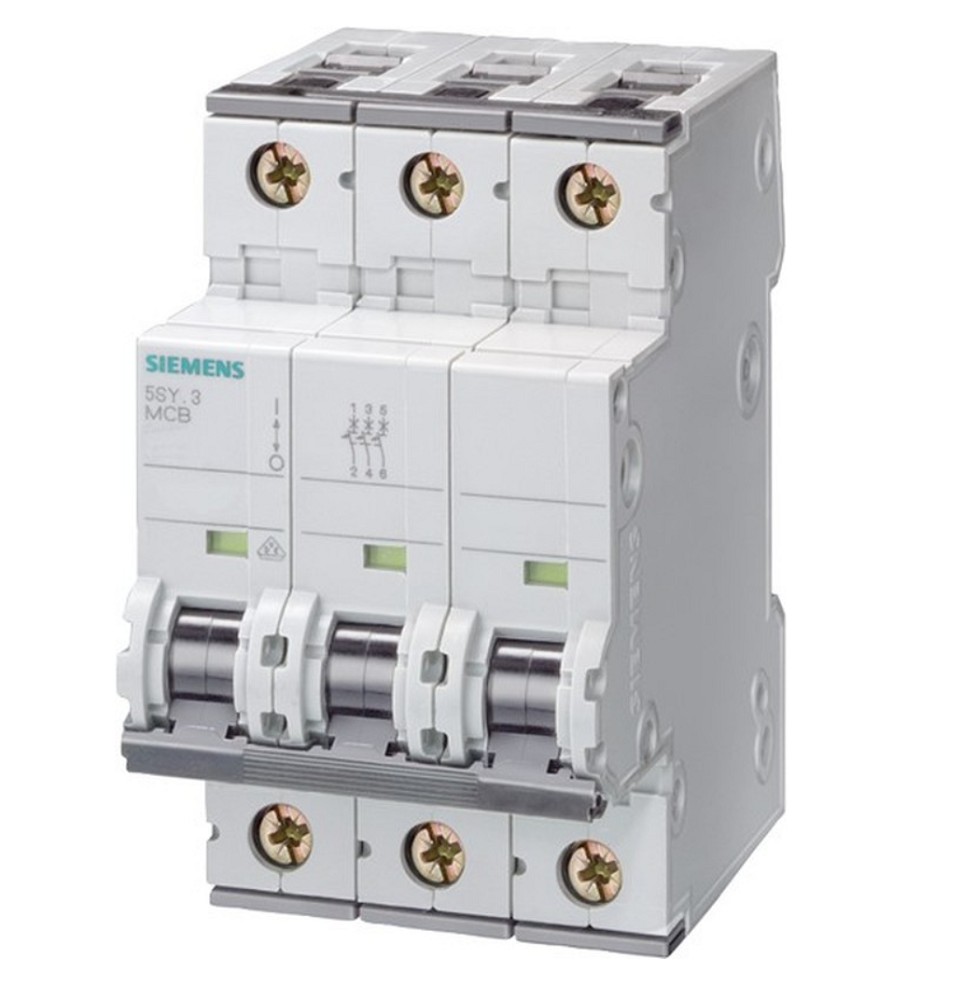

Siemens SENTRON 5SY4325-7 Leitungsschutzschalter – leistungsstarker Schutz für moderne Elektroinstallationen
Der Siemens SENTRON Leitungsschutzschalter 5SY4325-7 wurde für den zuverlässigen Schutz elektrischer Leitungen und Verbraucher gegen Überlast und Kurzschluss entwickelt. Die robuste Ausführung eignet sich optimal für Wohngebäude, Zweckbauten sowie industrielle Anwendungen mit hohen Anforderungen an Sicherheit und Verfügbarkeit.
Mit einem Bemessungsstrom von 25 A und der C-Auslösecharakteristik ist der Leitungsschutzschalter besonders für Stromkreise mit höheren Einschaltströmen geeignet. Die 3-polige Ausführung ermöglicht den Einsatz in dreiphasigen Wechselstromnetzen bis 400 V.
Die SENTRON 5SY-Serie überzeugt durch eine einfache und schnelle Installation. Die werkzeuglose Montage und Demontage mittels Zweifachschieber sowie die Doppelkammerklemmen ermöglichen eine flexible Kombination von Leitern und Sammelschienen. Die rückseitige Sammelschienenverdrahtung sorgt für eine übersichtliche und effiziente Installation in Verteilungen.
Mit einem Bemessungsschaltvermögen von 10 kA nach EN 60898 bietet der Leitungsschutzschalter eine sichere Abschaltung bei Kurzschluss. Zusätzlich sorgt die Energiebegrenzungsklasse 3 für eine reduzierte Belastung der angeschlossenen Leitungen und Geräte.
Dank des umfangreichen SENTRON Zubehörsystems kann der Leitungsschutzschalter flexibel mit Hilfsschaltern und weiteren Zusatzkomponenten erweitert werden.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SENTRON 5SY
• Typ: 5SY4325-7
• Hersteller-Art.-Nr.: 5SY43257
• EAN: 4001869181974
• Produktart: Leitungsschutzschalter
• Zolltarifnummer: 85362010
• Ursprungsland: Deutschland
Elektrische Daten
• Bemessungsspannung: 400 V
• Bemessungsstrom: 25 A
• Spannungsart: AC
• Frequenz: 50 Hz
• Auslösecharakteristik: C
• Bemessungsisolationsspannung Ui: 440 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Energiebegrenzungsklasse: 3
Schaltvermögen
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 20 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 20 kA
Polzahl und Ausführung
• Polzahl gesamt: 3
• Anzahl abgesicherter Pole: 3
• Ausführung: 3-polig
• Mitschaltender Neutralleiter: Nein
Montage und Anschluss
• Einbautiefe: 70 mm
• Breite: 3 Teilungseinheiten
• Montageart: DIN-Hutschiene
• Werkzeuglose Montage und Demontage
• Doppelkammerklemme für flexible Verdrahtung
• Rückseitige Sammelschienenverdrahtung möglich
• Anschlussquerschnitt eindrähtig: 0,75 bis 35 mm²
• Anschlussquerschnitt mehrdrähtig: 0,75 bis 35 mm²
Schutz und Sicherheit
• Schutzart: IP20
• Überspannungskategorie: 3
• Verschmutzungsgrad: 3
• Umgebungstemperatur Betrieb: -40 bis +70 °C
• Unterputzmontage: Nein
• Explosionsgeschützt: Nein
• Zusatzeinrichtungen möglich: Ja
Ausstattung
• Leitungsschutzschalter SENTRON 5SY
• Sicherer Kurzschluss- und Überlastschutz
• C-Charakteristik für höhere Einschaltströme
• Werkzeuglose Montage über Zweifachschieber
• Doppelkammerklemmen für einfache Verdrahtung
• Erweiterbar mit SENTRON Zubehör
• Bewährte Siemens Schutztechnik
Einsatzbereiche
• Wohngebäude
• Zweckbau
• Industrieanlagen
• Energieverteilungen
• Unterverteilungen
• Maschinenbau
• Schaltschrankbau
• Gewerbliche Elektroinstallationen
Vorteile des Siemens SENTRON 5SY4325-7
• Zuverlässiger Schutz vor Überlast und Kurzschluss
• 3-polige Ausführung für Drehstromnetze
• C-Charakteristik für anspruchsvollere Verbraucher
• 25 A Bemessungsstrom für vielseitige Anwendungen
• 10 kA Abschaltvermögen nach EN 60898
• Hohe Kurzschlussfestigkeit nach IEC 60947-2
• Geeignet für extreme Umgebungstemperaturen bis +70 °C
• Schnelle Montage auf DIN-Hutschiene
• Flexible Erweiterung durch SENTRON Zubehör
• Siemens Qualität für sichere Elektroinstallationen
Expertenbewertung
Der Siemens SENTRON 5SY4325-7 ist ein leistungsfähiger Leitungsschutzschalter für professionelle Elektroinstallationen mit erhöhten Anforderungen an Sicherheit und Zuverlässigkeit. Die Kombination aus 3-poliger Bauweise, C-Charakteristik und 10 kA Schaltvermögen bietet einen sicheren Schutz für Leitungen und elektrische Verbraucher in unterschiedlichsten Anwendungen.
Durch die robuste Konstruktion, die einfache Installation und die Erweiterbarkeit innerhalb des SENTRON Systems eignet sich dieser Leitungsschutzschalter ideal für Wohnbau, Gewerbe und industrielle Energieverteilungen.
