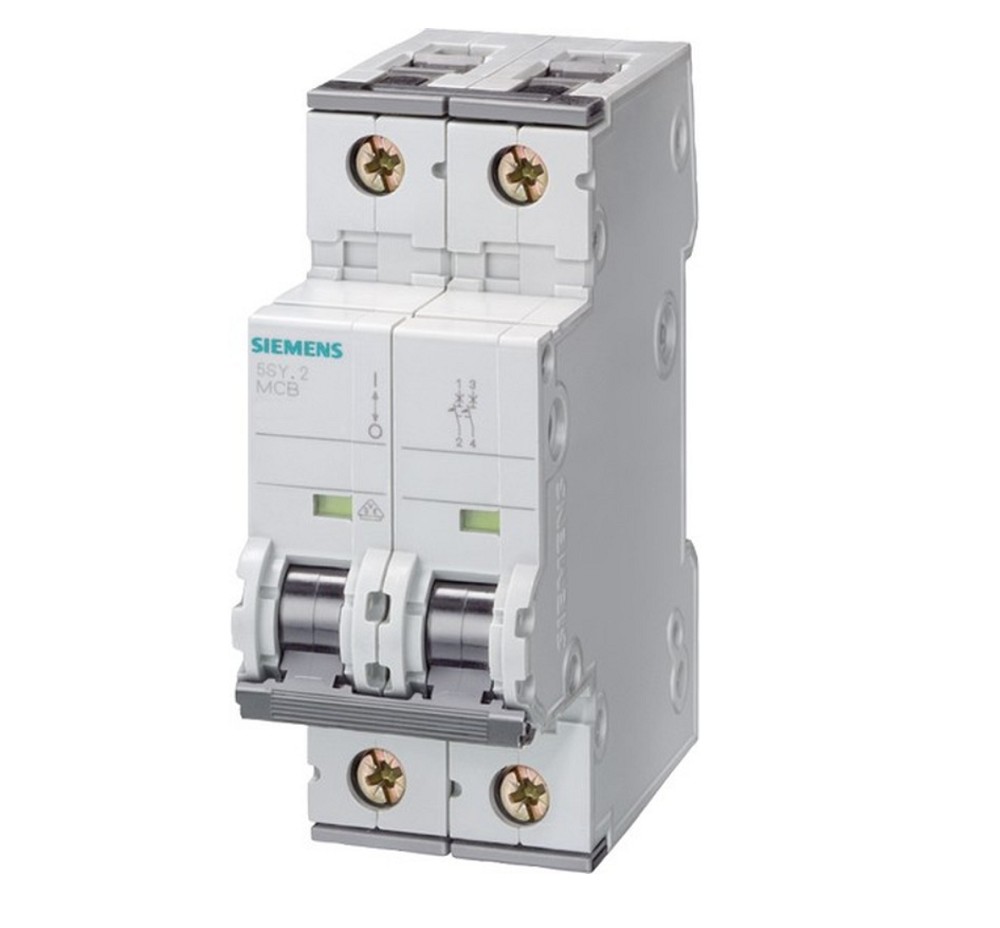

Siemens SENTRON 5SY4220-7 Leitungsschutzschalter – zuverlässiger Schutz für Wohnbau, Zweckbau und Industrie
Der Siemens SENTRON Leitungsschutzschalter 5SY4220-7 ist ein hochwertiges Schutzgerät für moderne Niederspannungsinstallationen. Er schützt elektrische Leitungen und angeschlossene Verbraucher zuverlässig gegen Überlast und Kurzschluss.
Mit einer Bemessungsstromstärke von 20 A und der C-Auslösecharakteristik eignet sich der Leitungsschutzschalter besonders für Stromkreise mit höheren Einschaltströmen, beispielsweise bei Motoren, Transformatoren oder Geräten mit induktiven Lasten. Die 2-polige Ausführung ermöglicht den Einsatz in Wechselstromnetzen mit einer Spannung bis 400 V.
Die SENTRON 5SY Baureihe überzeugt durch eine einfache Montage, sichere Anschlusstechnik und flexible Erweiterungsmöglichkeiten. Die werkzeuglose Montage und Demontage über einen Zweifachschieber ermöglicht eine schnelle Installation. Die Doppelkammerklemme erlaubt eine flexible Kombination von Leitern und Sammelschienen.
Die rückseitig angeordnete Sammelschiene sorgt für eine übersichtliche Verdrahtung der Einspeisung. Durch das umfangreiche Zubehörsystem der SENTRON 5SY-Serie kann der Leitungsschutzschalter individuell mit Hilfsschaltern und weiteren Zusatzkomponenten erweitert werden.
Mit einem Bemessungsschaltvermögen von 10 kA nach EN 60898 und bis zu 20 kA nach IEC 60947-2 gewährleistet der Siemens SENTRON 5SY4220-7 eine sichere Fehlerabschaltung und einen zuverlässigen Schutz elektrischer Anlagen.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SENTRON 5SY
• Typ: 5SY4220-7
• Hersteller-Art.-Nr.: 5SY42207
• EAN: 4001869181677
• Produktart: Leitungsschutzschalter
• Zolltarifnummer: 85362010
• Ursprungsland: Deutschland
Elektrische Daten
• Bemessungsspannung: 400 V
• Bemessungsstrom: 20 A
• Spannungsart: AC
• Frequenz: 50 Hz
• Auslösecharakteristik: C
• Bemessungsisolationsspannung Ui: 440 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Energiebegrenzungsklasse: 3
Schaltvermögen
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 20 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 20 kA
Polzahl und Ausführung
• Polzahl gesamt: 2
• Anzahl abgesicherter Pole: 2
• Ausführung: 2-polig
• Mitschaltender Neutralleiter: Nein
Montage und Anschluss
• Einbautiefe: 70 mm
• Breite: 2 Teilungseinheiten
• Montageart: DIN-Hutschiene
• Werkzeuglose Montage und Demontage
• Rückseitige Sammelschienenverdrahtung möglich
• Anschlussquerschnitt eindrähtig: 0,75 bis 35 mm²
• Anschlussquerschnitt mehrdrähtig: 0,75 bis 35 mm²
Schutz und Sicherheit
• Schutzart: IP20
• Überspannungskategorie: 3
• Verschmutzungsgrad: 3
• Umgebungstemperatur Betrieb: -40 bis +70 °C
• Unterputzmontage: Nein
• Explosionsgeschützt: Nein
• Zusatzeinrichtungen möglich: Ja
Ausstattung
• Leitungsschutzschalter SENTRON 5SY
• Sicherer Kurzschluss- und Überlastschutz
• C-Charakteristik für Anwendungen mit höheren Einschaltströmen
• Einfache Integration in Energieverteilungen
• Einheitliches Zubehörsystem für die 5SY-Serie
• Erweiterbar mit SENTRON Zusatzkomponenten
• Bewährte Siemens Schutztechnik
Einsatzbereiche
• Wohngebäude
• Zweckbau
• Industrieanlagen
• Unterverteilungen
• Energieverteilungen
• Gebäudetechnik
• Schaltschrankbau
• Niederspannungsinstallationen
Vorteile des Siemens SENTRON 5SY4220-7
• Zuverlässiger Schutz vor Überlast und Kurzschluss
• 2-polige Ausführung für flexible Anwendungen
• C-Charakteristik für Verbraucher mit höheren Einschaltströmen
• 20 A Bemessungsstrom für vielseitige Stromkreise
• 10 kA Abschaltvermögen nach EN 60898
• Bis zu 20 kA Schaltvermögen nach IEC 60947-2
• Schnelle Montage auf DIN-Hutschiene
• Flexible Verdrahtung mit Doppelkammerklemme
• Erweiterbar mit umfangreichem Zubehör
• Siemens Qualität für sichere Elektroinstallationen
Expertenbewertung
Der Siemens SENTRON 5SY4220-7 ist ein zuverlässiger Leitungsschutzschalter für anspruchsvolle Elektroinstallationen. Die Kombination aus 2-poliger Ausführung, C-Charakteristik und hohem Schaltvermögen macht ihn besonders geeignet für Anwendungen mit höheren Einschaltströmen in Wohngebäuden, Zweckbauten und industriellen Bereichen.
Dank einfacher Montage, robuster Technik und der flexiblen Erweiterbarkeit innerhalb des SENTRON Systems bietet dieser Leitungsschutzschalter eine sichere und langlebige Lösung für moderne Energieverteilungen.
