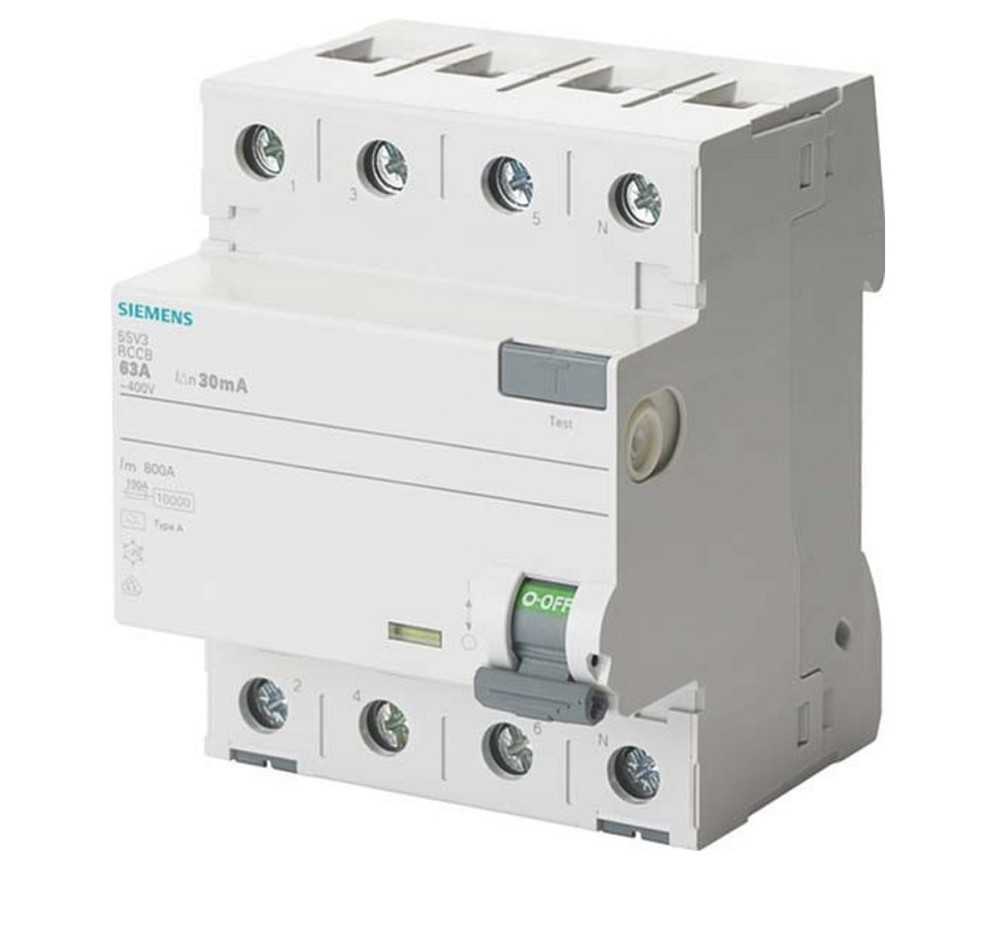

Siemens SENTRON 5SV3646-6 FI-Schutzschalter – zuverlässiger Fehlerstromschutz für anspruchsvolle Elektroinstallationen
Der Siemens SENTRON FI-Schutzschalter 5SV3646-6 schützt Personen und elektrische Anlagen zuverlässig vor gefährlichen Fehlerströmen und trägt gleichzeitig zum vorbeugenden Brandschutz bei. Die 4-polige Ausführung eignet sich insbesondere für Drehstromnetze in Gewerbe-, Industrie- und Gebäudetechnikanwendungen.
Mit einem Bemessungsstrom von 63 A und einem Bemessungsfehlerstrom von 300 mA ist dieser Fehlerstromschutzschalter besonders für den Schutz von Sachwerten sowie den vorbeugenden Brandschutz konzipiert. Der Fehlerstromschutzschalter vom Typ A erkennt sowohl sinusförmige Wechsel- als auch pulsierende Gleichfehlerströme und erfüllt damit die Anforderungen moderner Elektroinstallationen.
Die komfortable Schieber-Hand-Betätigung ermöglicht eine werkzeuglose Demontage von der DIN-Hutschiene oder aus einem Sammelschienenverbund. Der integrierte Umgreif- und Berührungsschutz erhöht zusätzlich die Sicherheit bei Installation und Wartung.
Über den aufgedruckten Datamatrix-Code können sämtliche technischen Informationen direkt über die Siemens Industry Online Support App aufgerufen werden. Darüber hinaus lässt sich der FI-Schutzschalter mit dem umfangreichen SENTRON Systemzubehör flexibel erweitern und optimal in bestehende Energieverteilungen integrieren.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SENTRON 5SV3
• Typ: 5SV3646-6
• Hersteller-Art.-Nr.: 5SV36466
• EAN: 4001869427867
• Produktart: FI-Schutzschalter (RCCB)
• Zolltarifnummer: 85362010
• Ursprungsland: Deutschland
Elektrische Daten
• Bemessungsspannung: 400 V AC
• Bemessungsstrom: 63 A
• Bemessungsfehlerstrom: 300 mA (0,3 A)
• Fehlerstrom-Typ: A
• Spannungsart: AC
• Frequenz: 50 Hz
• Bemessungsisolationsspannung Ui: 2000 V
• Bemessungsstoßspannungsfestigkeit Uimp: 6 kV
• Verlustleistung: 3,9 W
Schutzfunktionen
• Schutz vor Fehlerströmen
• Schutz von Personen und Sachwerten
• Vorbeugender Brandschutz durch 300-mA-Auslösung
• Erkennung sinusförmiger Wechsel- und pulsierender Gleichfehlerströme
• Kurzschlussfestigkeit (Icw): 10 kA
• Stoßstromfestigkeit: 1 kA
• Nicht selektiv
• Keine Kurzzeitverzögerung
Polzahl und Ausführung
• Polzahl: 4
• Geeignet für Drehstromnetze
• Verriegelungsvorrichtung vorhanden: Ja
Anschluss
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75 bis 35 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75 bis 35 mm²
Montage
• Montageart: DIN-Hutschiene
• Breite: 4 Teilungseinheiten
• Einbautiefe: 70 mm
• Werkzeuglose Demontage durch Schieber-Hand-Betätigung
• Schutzart: IP20
Umgebungsbedingungen
• Umgebungstemperatur Betrieb: -25 bis +45 °C
• Verschmutzungsgrad: 2
• RAL-Farbe (ähnlich): 7035
• Explosionsgeschützt: Nein
Ausstattung
• Standardmäßiger Umgreif- und Berührungsschutz
• Datamatrix-Code für Siemens Industry Online Support App
• Erweiterbar mit SENTRON Systemzubehör
• Verriegelungsvorrichtung integriert
• Kompatibel mit Siemens Sammelschienen und Zubehörsystemen
Einsatzbereiche
• Industrieanlagen
• Gewerbegebäude
• Wohngebäude mit Drehstromversorgung
• Energieverteilungen
• Unterverteilungen
• Schaltschrankbau
• Gebäudetechnik
• Maschinenbau
• Anlagen mit erhöhtem Brandschutzbedarf
Vorteile des Siemens SENTRON 5SV3646-6
• Zuverlässiger Fehlerstromschutz für Personen und Sachwerte
• 4-polige Ausführung für Drehstromanlagen
• Typ A zur Erkennung von Wechsel- und pulsierenden Gleichfehlerströmen
• 63 A Bemessungsstrom für leistungsstarke Installationen
• 300 mA Fehlerstrom für vorbeugenden Brandschutz
• Hohe Isolations- und Stoßspannungsfestigkeit
• Werkzeuglose Demontage von der Hutschiene
• Integrierter Berührungs- und Umgreifschutz
• Erweiterbar mit SENTRON Systemzubehör
• Bewährte Siemens Qualität für professionelle Elektroinstallationen
Expertenbewertung
Der Siemens SENTRON 5SV3646-6 ist ein hochwertiger FI-Schutzschalter für anspruchsvolle Elektroinstallationen in Industrie, Gewerbe und Gebäudetechnik. Die Kombination aus 63 A Bemessungsstrom, 300 mA Fehlerstromschutz und 4-poliger Ausführung sorgt für einen zuverlässigen Schutz von Anlagen und Sachwerten sowie für einen wirksamen vorbeugenden Brandschutz.
Die komfortable Bedienung, die robuste Konstruktion und die vollständige Integration in das Siemens SENTRON System machen den 5SV3646-6 zu einer langlebigen und zukunftssicheren Lösung für professionelle Energieverteilungen.
