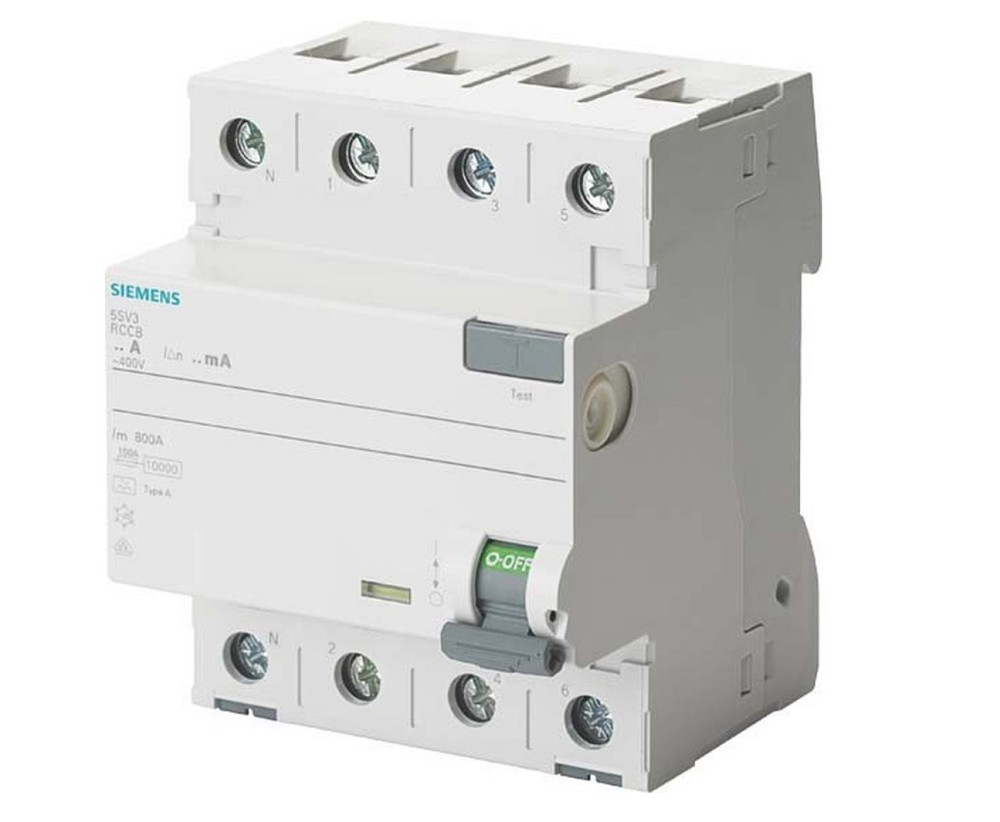

Siemens SENTRON 5SV3342-6KL FI-Schutzschalter – zuverlässiger Schutz für elektrische Anlagen
Der Siemens SENTRON FI-Schutzschalter 5SV3342-6KL gewährleistet einen zuverlässigen Schutz von Personen und elektrischen Anlagen vor gefährlichen Fehlerströmen. Die moderne SENTRON 5SV3 Baureihe steht für hohe Sicherheit, einfache Installation und flexible Erweiterungsmöglichkeiten in professionellen Energieverteilungen.
Mit einem Bemessungsstrom von 25 A und einem Bemessungsfehlerstrom von 30 mA bietet der FI-Schutzschalter einen hohen Personenschutz und eignet sich besonders für Anwendungen, bei denen ein zuverlässiges Abschalten im Fehlerfall erforderlich ist.
Die Typ-A-Charakteristik erkennt neben sinusförmigen Wechselströmen auch pulsierende Gleichfehlerströme und ist damit für viele moderne elektrische Verbraucher geeignet. Die 4-polige Ausführung ermöglicht den Einsatz in Drehstromnetzen mit Neutralleiter, wobei sich der Neutralleiteranschluss auf der linken Seite befindet.
Dank der hohen Bemessungsisolationsspannung von 2000 V und der Stoßspannungsfestigkeit von 6 kV bietet das Gerät eine hohe elektrische Sicherheit und eignet sich für anspruchsvolle Installationsumgebungen.
Die komfortable Schieber-Hand-Betätigung ermöglicht eine werkzeuglose Montage und Demontage aus der DIN-Hutschiene oder dem Sammelschienenverbund. Der integrierte Umgreif- und Berührungsschutz sorgt für zusätzliche Sicherheit bei Installation und Wartung.
Als Bestandteil des Siemens SENTRON Systems kann der FI-Schutzschalter mit weiterem Zubehör erweitert und optimal an individuelle Anforderungen angepasst werden.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SENTRON 5SV3
• Typ: 5SV3342-6KL
• Hersteller-Art.-Nr.: 5SV33426KL
• EAN: 4001869430119
• Produktart: FI-Schutzschalter (RCCB)
• Zolltarifnummer: 85362010
• Ursprungsland: Deutschland
Elektrische Daten
• Bemessungsspannung: 400 V AC
• Bemessungsstrom: 25 A
• Bemessungsfehlerstrom: 30 mA (0,03 A)
• Fehlerstrom-Typ: A
• Spannungsart: AC
• Frequenz: 50 Hz
• Bemessungsisolationsspannung Ui: 2000 V
• Bemessungsstoßspannungsfestigkeit Uimp: 6 kV
• Verlustleistung: 1,3 W
Polzahl und Ausführung
• Polzahl: 4
• Ausführung: 4-polig
• Neutralleiterposition: Links
• Fehlerstrom-Typ: A
• Selektive Ausführung: Nein
• Kurzzeitverzögerte Ausführung: Nein
Schutzfunktionen
• Schutz vor elektrischem Schlag
• Schutz von Personen und Sachwerten
• Erkennung von Wechsel- und pulsierenden Gleichfehlerströmen
• Kurzschlussfestigkeit (Icw): 10 kA
• Stoßstromfestigkeit: 1 kA
Anschluss
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75 bis 35 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75 bis 35 mm²
Montage
• Montageart: DIN-Hutschiene
• Breite: 4 Teilungseinheiten
• Einbautiefe: 70 mm
• Werkzeuglose Demontage über Schieber-Hand-Betätigung
• Schutzart: IP20
Umgebungsbedingungen
• Umgebungstemperatur Betrieb: -25 bis +45 °C
• Verschmutzungsgrad: 2
• RAL-Farbe (ähnlich): 7035
• Explosionsgeschützt: Nein
Ausstattung
• Standardmäßiger Umgreif- und Berührungsschutz
• Datamatrix-Code für technische Produktinformationen
• Erweiterbar mit Siemens SENTRON Zubehör
• Kompatibel mit Siemens Sammelschienensystemen
• Professionelle Schutztechnik für Energieverteilungen
Einsatzbereiche
• Wohngebäude
• Gewerbeobjekte
• Industrieanlagen
• Unterverteilungen
• Energieverteilungen
• Gebäudetechnik
• Schaltschrankbau
• Elektroinstallationen mit erhöhtem Personenschutz
Vorteile des Siemens SENTRON 5SV3342-6KL
• Zuverlässiger 30-mA-Fehlerstromschutz
• Typ A für moderne elektrische Verbraucher
• 4-polige Ausführung für Drehstromnetze
• 25 A Bemessungsstrom für vielseitige Anwendungen
• Neutralleiter links für flexible Installationsplanung
• Hohe Sicherheit durch 6 kV Stoßspannungsfestigkeit
• Geringe Verlustleistung von nur 1,3 W
• Schnelle Montage und Demontage ohne Werkzeug
• Erweiterbar mit SENTRON Systemzubehör
• Bewährte Siemens Qualität und Zuverlässigkeit
Expertenbewertung
Der Siemens SENTRON 5SV3342-6KL ist ein hochwertiger FI-Schutzschalter für professionelle Elektroinstallationen mit hohen Anforderungen an Sicherheit und Betriebssicherheit. Die Kombination aus Typ-A-Fehlerstromerkennung, 25 A Bemessungsstrom und 30 mA Auslösestrom bietet zuverlässigen Schutz für Personen und elektrische Anlagen.
Durch die 4-polige Bauweise, den links angeordneten Neutralleiter und die einfache Integration in das SENTRON System eignet sich der FI-Schutzschalter ideal für moderne Energieverteilungen in Wohngebäuden, Gewerbeobjekten und industriellen Anlagen.
