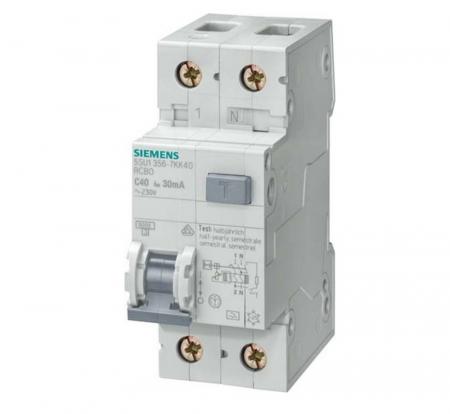

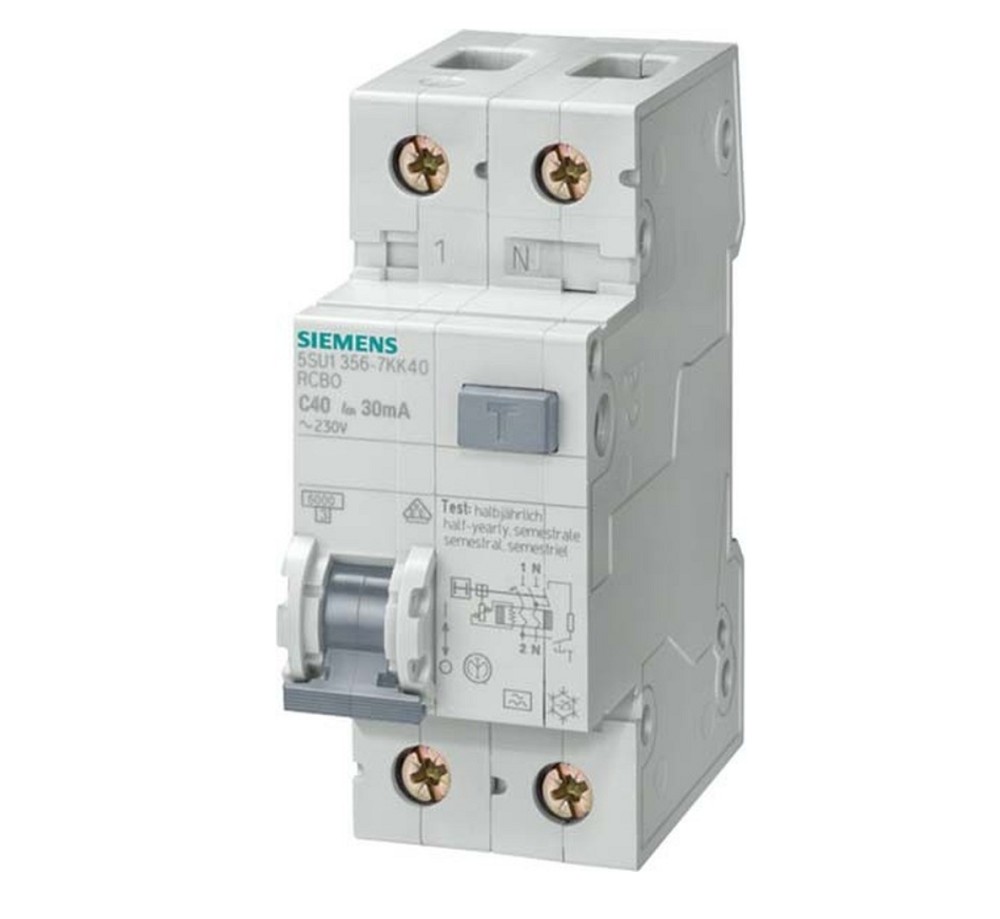

Siemens SENTRON 5SU1356-7KK13 FI/LS-Schalter – kombinierter Schutz für moderne Elektroinstallationen
Der Siemens SENTRON FI/LS-Schalter 5SU1356-7KK13 vereint Fehlerstromschutz und Leitungsschutz in einem einzigen Gerät. Er schützt zuverlässig vor gefährlichen Fehlerströmen, Überlast und Kurzschluss und sorgt damit für einen hohen Personen- und Anlagenschutz in modernen Elektroinstallationen.
Mit einem Bemessungsstrom von 13 A und einer C-Auslösecharakteristik eignet sich dieser FI/LS-Schalter besonders für Stromkreise mit erhöhten Einschaltströmen, beispielsweise bei Motoren, Transformatoren oder anderen induktiven Verbrauchern. Der Fehlerstromschutz von 30 mA gewährleistet einen wirksamen Personenschutz gemäß den aktuellen Installationsanforderungen.
Der Fehlerstromschutzschalter vom Typ A erkennt sowohl sinusförmige Wechsel- als auch pulsierende Gleichfehlerströme und eignet sich dadurch für zahlreiche moderne elektrische Verbraucher. Mit einem Bemessungsabschaltvermögen von 6 kA nach EN 61009 sowie bis zu 15 kA nach IEC 60947-2 bietet das Gerät eine hohe Betriebssicherheit.
Die Doppelkammerklemmen ermöglichen den einfachen Anschluss unterschiedlicher Leiterquerschnitte. Über Siemens Stiftsammelschienen der Baureihe 5ST3 lässt sich der FI/LS-Schalter schnell und sauber in Energieverteilungen integrieren.
Zusätzlich ermöglicht der integrierte Datamatrix-Code einen schnellen Zugriff auf technische Informationen über die Siemens Industry Online Support App. Dank des modularen SENTRON Systembaukastens kann das Gerät flexibel mit weiterem Zubehör erweitert werden.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SENTRON 5SU1
• Typ: 5SU1356-7KK13
• Hersteller-Art.-Nr.: 5SU13567KK13
• EAN: 4001869306803
• Produktart: FI/LS-Schalter (RCBO)
• Zolltarifnummer: 85362010
• Ursprungsland: Rumänien
Elektrische Daten
• Bemessungsspannung: 230 V AC
• Spannungsart: AC
• Frequenz: 50 Hz
• Bemessungsstrom: 13 A
• Bemessungsfehlerstrom: 30 mA (0,03 A)
• Fehlerstrom-Typ: A
• Auslösecharakteristik: C
• Bemessungsisolationsspannung Ui: 264 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
Schutzfunktionen
• Kombinierter Fehlerstrom- und Leitungsschutz
• Schutz gegen Überlast
• Schutz gegen Kurzschluss
• Personenschutz durch 30-mA-Fehlerstromschutz
• Fehlauslöseschutz integriert
• Abschaltcharakteristik: unverzögert
• Stoßstromfestigkeit: 1 kA
Schaltvermögen
• Bemessungsabschaltvermögen nach EN 61009: 6 kA
• Bemessungsabschaltvermögen nach IEC 60947-2: 15 kA
• Bemessungsschaltvermögen Icn nach EN 61009-1: 6 kA
• Energiebegrenzungsklasse: 3
Polzahl und Ausführung
• Polzahl gesamt: 2
• Anzahl abgesicherter Pole: 1
• Ausführung: 1P+N
• Mitschaltender Neutralleiter: Ja
• Verriegelungsvorrichtung: Ja
Anschluss
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75 bis 35 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75 bis 35 mm²
• Doppelkammerklemmen für einfache Verdrahtung
• Kompatibel mit Siemens Stiftsammelschienen 5ST3
Montage
• Montage auf DIN-Hutschiene
• Breite: 2 Teilungseinheiten
• Einbautiefe: 70 mm
• Unterputzmontage möglich
• Schutzart: IP20
Umgebungsbedingungen
• Umgebungstemperatur Betrieb: -25 bis +55 °C
• Überspannungskategorie: 2
• Verschmutzungsgrad: 2
Ausstattung
• VDE-geprüft
• Zertifiziert nach DIN EN 61009-1
• Zertifiziert nach DIN EN 61009-2-1
• Datamatrix-Code für Siemens Industry Online Support App
• Erweiterbar mit SENTRON Systemzubehör
• Systemkompatibel mit Siemens Schutzgeräten
Einsatzbereiche
• Wohngebäude
• Gewerbegebäude
• Industrieanlagen
• Elektroverteilungen
• Unterverteilungen
• Gebäudetechnik
• Maschinen mit erhöhtem Einschaltstrom
• Motorstromkreise
• Endstromkreise mit Personenschutz
Vorteile des Siemens SENTRON 5SU1356-7KK13
• Fehlerstrom- und Leitungsschutz in einem Gerät
• 30-mA-Fehlerstromschutz für zuverlässigen Personenschutz
• C-Charakteristik für Stromkreise mit erhöhten Einschaltströmen
• 13 A Bemessungsstrom für vielseitige Anwendungen
• 6 kA Abschaltvermögen nach EN 61009
• Fehlauslöseschutz für hohe Betriebssicherheit
• Doppelkammerklemmen für schnelle Installation
• Kompatibel mit Siemens Stiftsammelschienen 5ST3
• Erweiterbar mit SENTRON Zubehör
• Platzsparende Bauform mit nur 2 Teilungseinheiten
Expertenbewertung
Der Siemens SENTRON 5SU1356-7KK13 ist ein hochwertiger FI/LS-Schalter für moderne Elektroinstallationen mit erhöhten Anforderungen an den Personen- und Leitungsschutz. Die Kombination aus 30-mA-Fehlerstromschutz, C-Auslösecharakteristik und 13 A Bemessungsstrom macht ihn besonders geeignet für Stromkreise mit höheren Einschaltströmen.
Dank der einfachen Verdrahtung, der hohen Kurzschlussfestigkeit und der vollständigen Integration in das Siemens SENTRON System bietet der 5SU1356-7KK13 eine langlebige, sichere und zukunftsfähige Lösung für professionelle Installationen in Wohn-, Gewerbe- und Industriegebäuden.
