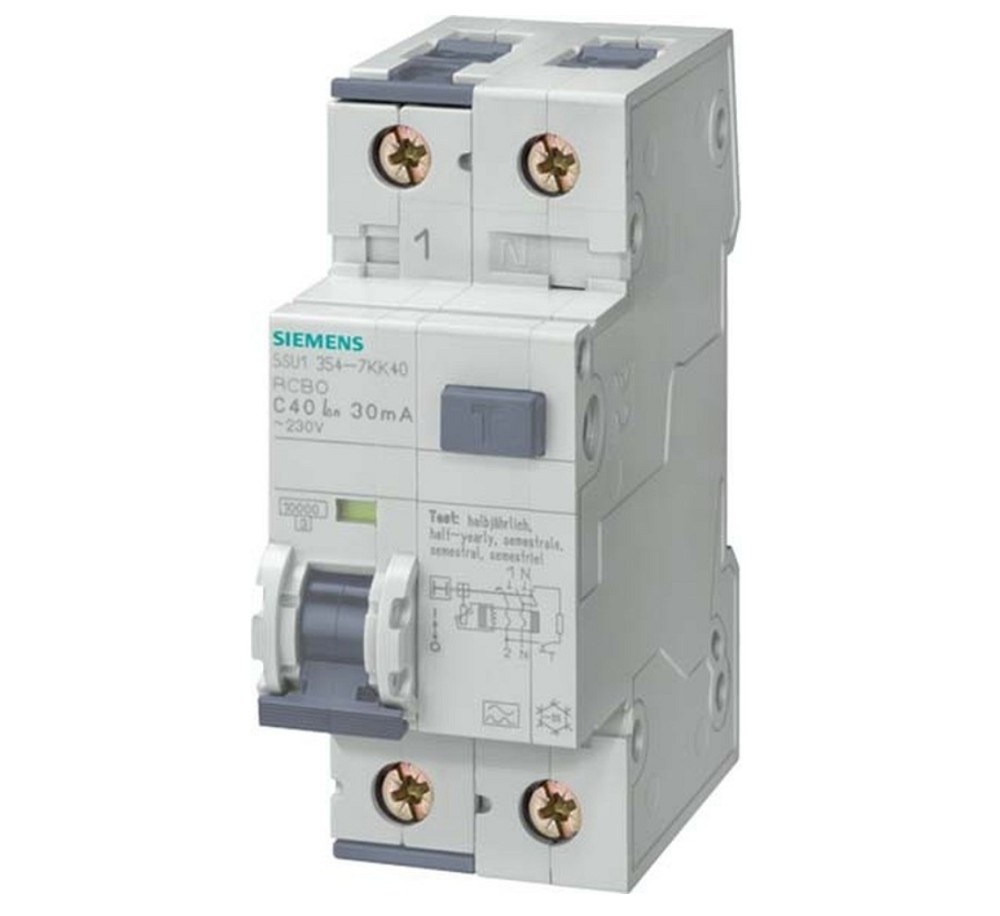

Siemens SENTRON 5SU1354-7KK10 FI/LS-Schalter – leistungsstarker Kombischutz für sichere Elektroanlagen
Der Siemens SENTRON FI/LS-Schalter 5SU1354-7KK10 vereint die Funktionen eines Fehlerstromschutzschalters und eines Leitungsschutzschalters in einer platzsparenden Einheit. Durch die Kombination von FI- und LS-Schutz bietet das Gerät einen umfassenden Schutz für Personen, Leitungen und elektrische Betriebsmittel.
Der integrierte Fehlerstromschutz vom Typ A erkennt Wechsel- und pulsierende Gleichfehlerströme zuverlässig. Mit einem Bemessungsfehlerstrom von 30 mA bietet der FI/LS-Schalter einen erhöhten Schutz gegen gefährliche Fehlerströme und eignet sich für zahlreiche Anwendungen in Wohn- und Gewerbegebäuden.
Die C-Auslösecharakteristik ermöglicht den sicheren Betrieb von Stromkreisen mit höheren Einschaltströmen, beispielsweise bei Maschinen, Motoren oder leistungsstärkeren Verbrauchern. Mit 10 A Bemessungsstrom und 230 V AC Spannung ist der RCBO ideal für einzelne Endstromkreise geeignet.
Dank des hohen Bemessungsschaltvermögens von 10 kA nach EN 61009 bietet der Siemens FI/LS-Schalter eine besonders sichere Abschaltung bei Kurzschluss. Die zusätzliche Abschaltleistung von 20 kA nach IEC 60947-2 unterstreicht die hohe Leistungsfähigkeit des Geräts.
Die 1P+N-Ausführung mit schaltendem Neutralleiter sorgt für eine sichere Trennung des Stromkreises. Durch die kompakte Bauform mit nur 2 Teilungseinheiten lässt sich der FI/LS-Schalter platzsparend in Verteilungen integrieren.
Die Siemens SENTRON 5SU1-Serie überzeugt durch einfache Installation und flexible Erweiterbarkeit. Die Doppelkammerklemmen ermöglichen einen komfortablen Anschluss unterschiedlicher Leiterquerschnitte. Über Stiftsammelschienen 5ST3 können weitere SENTRON Schutzgeräte schnell und sauber verbunden werden.
Ein integrierter Datamatrix-Code ermöglicht den direkten Zugriff auf technische Informationen über die Siemens Industry Online Support App. Dadurch stehen wichtige Gerätedaten jederzeit digital zur Verfügung.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SENTRON 5SU1
• Typ: 5SU1354-7KK10
• Hersteller-Art.-Nr.: 5SU13547KK10
• EAN: 4001869307824
• Produktart: FI/LS-Schalter (RCBO)
• Zolltarifnummer: 85362010
• Ursprungsland: Rumänien
Elektrische Daten
• Bemessungsstrom: 10 A
• Bemessungsspannung: 230 V AC
• Spannungsart: AC
• Frequenz: 50 Hz
• Bemessungsfehlerstrom: 0,03 A (30 mA)
• Fehlerstrom-Typ: A
• Auslösecharakteristik: C
• Abschaltcharakteristik: unverzögert
• Energiebegrenzungsklasse: 3
• Bemessungsisolationsspannung Ui: 264 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
Schaltvermögen
• Bemessungsabschaltvermögen nach EN 61009: 10 kA
• Bemessungsschaltvermögen Icn nach EN 61009-1: 10 kA
• Bemessungsabschaltvermögen nach IEC 60947-2: 20 kA
• Stoßstromfestigkeit: 1 kA
Polzahl und Ausführung
• Polzahl gesamt: 2
• Anzahl abgesicherter Pole: 1
• Ausführung: 1P+N
• Mitschaltender Neutralleiter: Ja
• Mit Verriegelungsvorrichtung: Ja
Fehlerstromschutz
• FI-Typ: Typ A
• Bemessungsfehlerstrom: 30 mA
• Schutz vor Wechsel- und pulsierenden Gleichfehlerströmen
• Fehlauslöseschutz integriert
Mechanische Daten
• Einbautiefe: 70 mm
• Breite in Teilungseinheiten: 2
• Schutzart: IP20
• Unterputzmontage möglich: Ja
• Umgebungstemperatur Betrieb: -25 bis +55 °C
• Überspannungskategorie: 2
• Verschmutzungsgrad: 2
Anschlussdaten
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75–35 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75–35 mm²
• Anschluss über Doppelkammerklemmen
Normen und Zulassungen
• VDE geprüft
• DIN EN 61009-1
• DIN EN 61009-2-1
Ausstattung
• Kombinierter FI- und Leitungsschutz in einem Gerät
• Typ-A-Fehlerstromschutz
• Datamatrix-Code für digitale Produktinformationen
• Verbindung über Siemens Stiftsammelschienen 5ST3 möglich
• Erweiterbar mit SENTRON Systemzubehör
• Hutschienenmontage
• Kompakte Bauform
Einsatzbereiche
• Wohngebäude
• Gewerbeinstallationen
• Steckdosenstromkreise
• Beleuchtungsanlagen
• Maschinen und Geräte mit höheren Einschaltströmen
• Werkstätten
• Bürogebäude
• Unterverteilungen
• Modernisierung von Elektroanlagen
Vorteile des Siemens SENTRON 5SU1354-7KK10
• Kombination aus FI- und Leitungsschutz in einem Gerät
• 30-mA-Personenschutz gegen Fehlerströme
• Typ-A-Fehlerstromerkennung für moderne Verbraucher
• C-Charakteristik für höhere Einschaltströme
• Hohes 10-kA-Schaltvermögen
• Sichere Abschaltung durch schaltenden Neutralleiter
• Platzsparende Bauweise mit 2 Teilungseinheiten
• Einfache Verdrahtung bis 35 mm²
• Schnelle Montage mit Doppelkammerklemmen
• Erweiterbar mit Siemens SENTRON Zubehör
• Zuverlässige Siemens Schutztechnik für professionelle Anwendungen
Expertenbewertung
Der Siemens SENTRON 5SU1354-7KK10 ist ein leistungsfähiger FI/LS-Schalter für anspruchsvolle Elektroinstallationen mit erhöhten Anforderungen an Sicherheit und Schaltvermögen. Durch die Kombination aus Typ-A-Fehlerstromschutz, C10-Leitungsschutz, 30-mA-Auslösung und 10-kA-Schaltleistung eignet sich der RCBO besonders für moderne Wohn-, Gewerbe- und Industrieanwendungen. Die kompakte Bauweise, einfache Montage und Integration in das SENTRON System machen diesen FI/LS-Schalter zu einer zukunftssicheren Schutzlösung.
