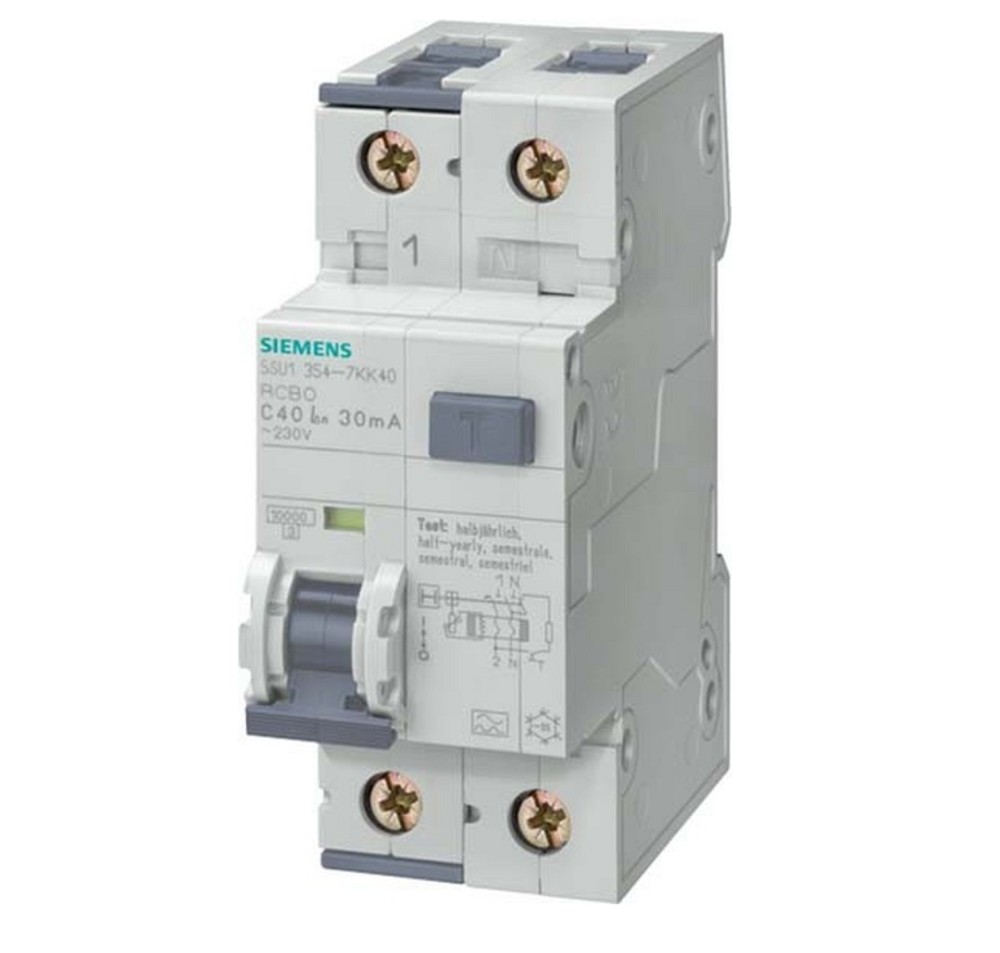

Siemens SENTRON 5SU1354-6KK40 FI/LS-Schalter – kombinierter Schutz für moderne Elektroinstallationen
Der Siemens SENTRON FI/LS-Schalter 5SU1354-6KK40 vereint die Funktionen eines Fehlerstromschutzschalters und eines Leitungsschutzschalters in einem einzigen kompakten Gerät. Dadurch schützt er elektrische Anlagen zuverlässig vor gefährlichen Fehlerströmen sowie vor Überlast und Kurzschluss.
Mit einer Bemessungsspannung von 230 V AC, einem Bemessungsstrom von 40 A und einem empfindlichen Fehlerstromschutz von 30 mA eignet sich der FI/LS-Schalter besonders für Endstromkreise, bei denen ein hoher Personenschutz und eine sichere Anlagenabsicherung erforderlich sind.
Die Ausführung als Typ A erkennt neben sinusförmigen Wechselströmen auch pulsierende Gleichfehlerströme und erfüllt damit moderne Anforderungen an den Schutz elektrischer Verbraucher. Die B-Auslösecharakteristik ermöglicht einen sicheren Betrieb bei Standardanwendungen mit moderaten Einschaltströmen.
Dank des hohen Bemessungsabschaltvermögens von 10 kA nach EN 61009 und bis zu 15 kA nach IEC 60947-2 bietet das Gerät eine hohe Kurzschlussfestigkeit. Die integrierte Fehlauslöseunterdrückung reduziert unerwünschte Abschaltungen und erhöht die Betriebssicherheit.
Die Doppelkammerklemmen ermöglichen einen einfachen Anschluss von Leitern unterschiedlicher Querschnitte. Durch die Kompatibilität mit Siemens Stiftsammelschienen 5ST3 lässt sich der FI/LS-Schalter schnell und sauber in bestehende SENTRON Energieverteilungen integrieren.
Über den integrierten Datamatrix-Code können technische Informationen direkt über die Siemens Industry Online Support App abgerufen werden. Zusätzlich lässt sich das Gerät mit umfangreichem SENTRON Zubehör flexibel erweitern.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SENTRON 5SU1
• Typ: 5SU1354-6KK40
• Hersteller-Art.-Nr.: 5SU13546KK40
• EAN: 4001869307794
• Produktart: FI/LS-Schalter (RCBO)
• Zolltarifnummer: 85362010
• Ursprungsland: Rumänien
Elektrische Daten
• Bemessungsspannung: 230 V AC
• Spannungsart: AC
• Frequenz: 50 Hz
• Bemessungsstrom: 40 A
• Bemessungsfehlerstrom: 0,03 A (30 mA)
• Fehlerstrom-Typ: A
• Auslösecharakteristik: B
• Bemessungsisolationsspannung Ui: 264 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
Schutzfunktionen
• Kombinierter Fehlerstrom- und Leitungsschutz
• Schutz gegen Überlast
• Schutz gegen Kurzschluss
• Personenschutz durch 30 mA Fehlerstromschutz
• Fehlauslöseschutz integriert
• Abschaltcharakteristik: unverzögert
• Stoßstromfestigkeit: 1 kA
Schaltvermögen
• Bemessungsabschaltvermögen nach EN 61009: 10 kA
• Bemessungsabschaltvermögen nach IEC 60947-2: 15 kA
• Bemessungsschaltvermögen Icn nach EN 61009-1: 10 kA
• Energiebegrenzungsklasse: 3
Polzahl und Ausführung
• Polzahl gesamt: 2
• Anzahl abgesicherter Pole: 1
• Ausführung: 1P+N
• Mitschaltender Neutralleiter: Ja
• Verriegelungsvorrichtung vorhanden: Ja
Anschluss
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75 bis 35 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75 bis 35 mm²
• Doppelkammerklemmen für flexible Verdrahtung
• Kompatibel mit Siemens Stiftsammelschienen 5ST3
Montage
• Montageart: DIN-Hutschiene
• Breite: 2 Teilungseinheiten
• Einbautiefe: 70 mm
• Unterputzmontage möglich: Ja
• Schutzart: IP20
Umgebungsbedingungen
• Umgebungstemperatur Betrieb: -25 bis +55 °C
• Überspannungskategorie: 2
• Verschmutzungsgrad: 2
Ausstattung
• VDE-geprüft
• Zertifiziert nach DIN EN 61009-1
• Zertifiziert nach DIN EN 61009-2-1
• Datamatrix-Code für technische Informationen
• Erweiterbar mit SENTRON Zubehör
• Systemkompatibel mit Siemens Schutzgeräten
Einsatzbereiche
• Wohngebäude
• Zweckgebäude
• Elektroverteilungen
• Unterverteilungen
• Bürogebäude
• Gewerbeanlagen
• Gebäudetechnik
• Moderne Energieverteilungen
• Endstromkreise mit erhöhtem Personenschutz
Vorteile des Siemens SENTRON 5SU1354-6KK40
• Kombiniert FI-Schutz und Leitungsschutz in einem Gerät
• Hoher Personenschutz durch 30 mA Fehlerstromauslösung
• Typ A für moderne elektrische Verbraucher
• 40 A Bemessungsstrom für leistungsstarke Stromkreise
• 10 kA Abschaltvermögen für hohe Sicherheit
• Fehlauslöseschutz für zuverlässigen Betrieb
• Einfache Verdrahtung durch Doppelkammerklemmen
• Schnelle Integration über Siemens Stiftsammelschienen
• Erweiterbar mit SENTRON Systemzubehör
• Platzsparende Bauform mit nur 2 Teilungseinheiten
Expertenbewertung
Der Siemens SENTRON 5SU1354-6KK40 ist ein leistungsstarker FI/LS-Schalter für professionelle Elektroinstallationen, bei denen maximaler Schutz und platzsparende Technik gefragt sind. Die Kombination aus 30 mA Fehlerstromschutz, 40 A Leitungsschutz und 10 kA Abschaltvermögen macht ihn zu einer zuverlässigen Lösung für moderne Energieverteilungen.
Durch die einfache Montage, die hohe Anschlussflexibilität und die Integration in das Siemens SENTRON System bietet dieser FI/LS-Schalter eine sichere und zukunftsfähige Lösung für Wohn-, Gewerbe- und Industrieanwendungen.
