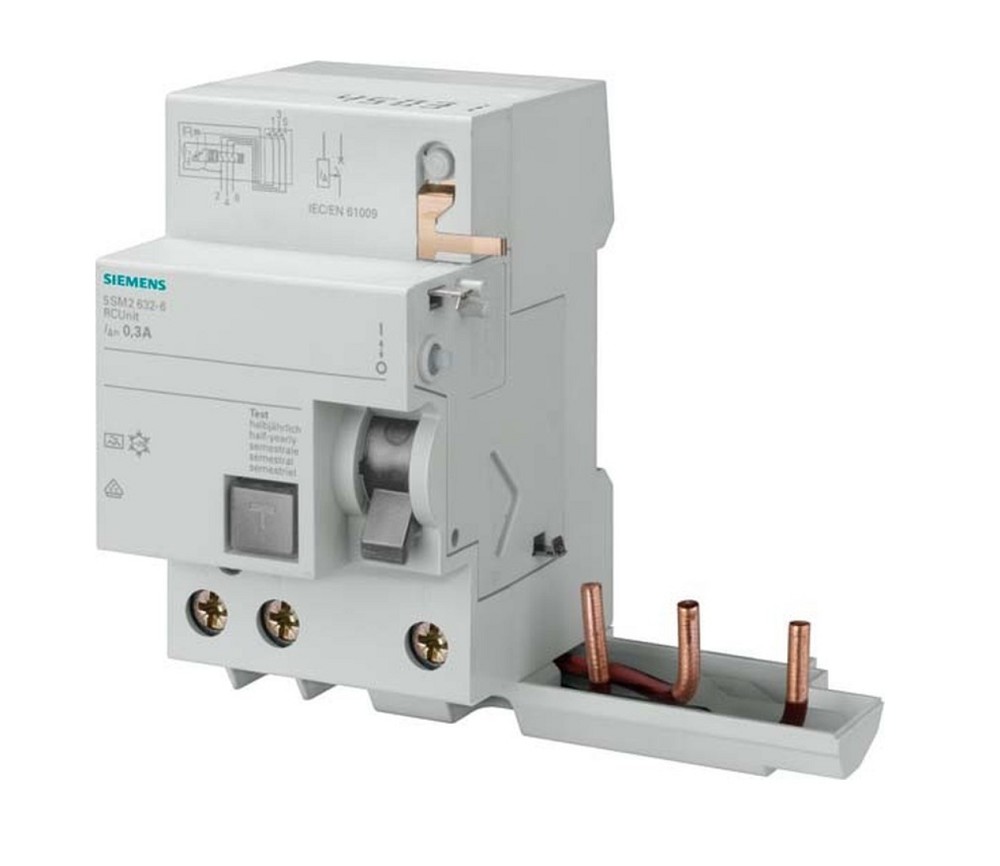

Siemens SENTRON 5SM2332-6 FI-Block – zuverlässiger Fehlerstromschutz für Leitungsschutzschalter
Der Siemens SENTRON FI-Block 5SM2332-6 ist eine leistungsfähige Zusatzkomponente zur Kombination mit Siemens Leitungsschutzschaltern der Baureihe 5SY. Durch die einfache Verbindung mit einem Leitungsschutzschalter entsteht eine kombinierte Schutzlösung für Personen, Leitungen und elektrische Anlagen.
Der FI-Block arbeitet mit Fehlerstrom-Typ A und erkennt neben sinusförmigen Wechselströmen auch pulsierende Gleichfehlerströme. Mit einem Bemessungsfehlerstrom von 30 mA bietet er zuverlässigen Schutz gegen gefährliche Fehlerströme und unterstützt die sichere Auslegung moderner Elektroinstallationen.
Die Kombination von FI-Block und Leitungsschutzschalter erfolgt werkzeuglos durch einfaches Zusammenschieben. Dadurch lassen sich unterschiedliche Schutzkonzepte flexibel realisieren. Durch die große Auswahl an FI-Blöcken und Leitungsschutzschaltern der SENTRON Serie stehen zahlreiche Kombinationsmöglichkeiten für verschiedene Anwendungen zur Verfügung.
Der integrierte Fehlauslöseschutz sorgt für eine hohe Betriebssicherheit und reduziert unnötige Abschaltungen. Zusätzliche Komponenten für Leitungsschutzschalter können weiterhin an der rechten Seite nachgerüstet werden.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SENTRON 5SM2
• Typ: 5SM2332-6
• Hersteller-Art.-Nr.: 5SM23326
• EAN: 4001869227252
• Produktart: FI-Block
• Zolltarifnummer: 85362010
• Ursprungsland: Rumänien
Elektrische Daten
• Nennspannung: 400 V
• Nennstrom: 40 A
• Bemessungsfehlerstrom: 0,03 A (30 mA)
• Fehlerstrom-Typ: A
• Frequenz: 50 Hz
• Bemessungsisolationsspannung Ui: 460 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Stoßstromfestigkeit: 1 kA
Polzahl und Ausführung
• Polzahl: 3
• Ausführung: 3-polig
• Bemessungsfehlerstrom einstellbar: Nein
• Verzögerungszeit einstellbar: Nein
• Mit Verriegelungsvorrichtung: Nein
Montage und Anschluss
• Geeignet für Leitungsschutzschalter: Siemens SENTRON 5SY
• Werkzeuglose Kombination durch einfaches Zusammenschieben
• Anschließbarer Leiterquerschnitt eindrähtig: 1,5 bis 25 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 1,5 bis 25 mm²
Schutz und Sicherheit
• Schutzart: IP20
• Verschmutzungsgrad: 2
• Umgebungstemperatur Betrieb: -25 bis +45 °C
• Fehlauslöseschutz: Ja
• Geeignet für Personen-, Brand- und Leitungsschutz
Ausstattung
• Siemens SENTRON FI-Block 5SM2
• Fehlerstromschutz Typ A
• Kombination mit Leitungsschutzschaltern 5SY
• Werkzeuglose Montage
• Flexible Erweiterungsmöglichkeiten
• Erweiterbar mit SENTRON Zubehörsystem
• Sichere Siemens Schutztechnik
Einsatzbereiche
• Wohngebäude
• Zweckbau
• Gewerbliche Elektroinstallationen
• Energieverteilungen
• Unterverteilungen
• Industrieanlagen
• Schutzkombinationen mit Leitungsschutzschaltern
• Niederspannungsinstallationen
Vorteile des Siemens SENTRON 5SM2332-6
• Einfache Erweiterung von Leitungsschutzschaltern um FI-Schutz
• Zuverlässiger Schutz vor Fehlerströmen
• Typ A für vielseitige Anwendungen
• 30 mA Fehlerstromschutz für Personensicherheit
• Werkzeuglose Montage mit 5SY Leitungsschutzschaltern
• Hohe Flexibilität durch zahlreiche Kombinationsmöglichkeiten
• Fehlauslöseschutz für zuverlässigen Betrieb
• Platzsparende Systemlösung
• Bewährte Siemens SENTRON Qualität
Expertenbewertung
Der Siemens SENTRON FI-Block 5SM2332-6 ist eine effiziente Lösung zur Erweiterung von Leitungsschutzschaltern um einen zuverlässigen Fehlerstromschutz. Die Kombination aus Typ-A-Erkennung, 40 A Bemessungsstrom und 30 mA Fehlerstromschutz ermöglicht eine sichere Absicherung moderner Elektroinstallationen.
Durch die werkzeuglose Montage mit Siemens 5SY Leitungsschutzschaltern und die flexible Erweiterbarkeit innerhalb des SENTRON Systems eignet sich dieser FI-Block ideal für professionelle Anwendungen in Wohnbau, Gewerbe und Industrie.
