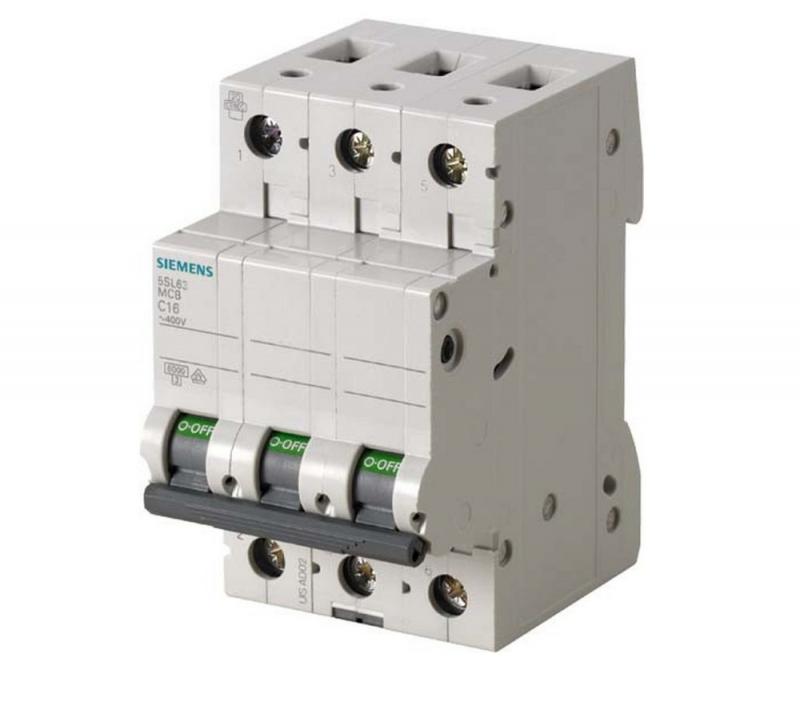

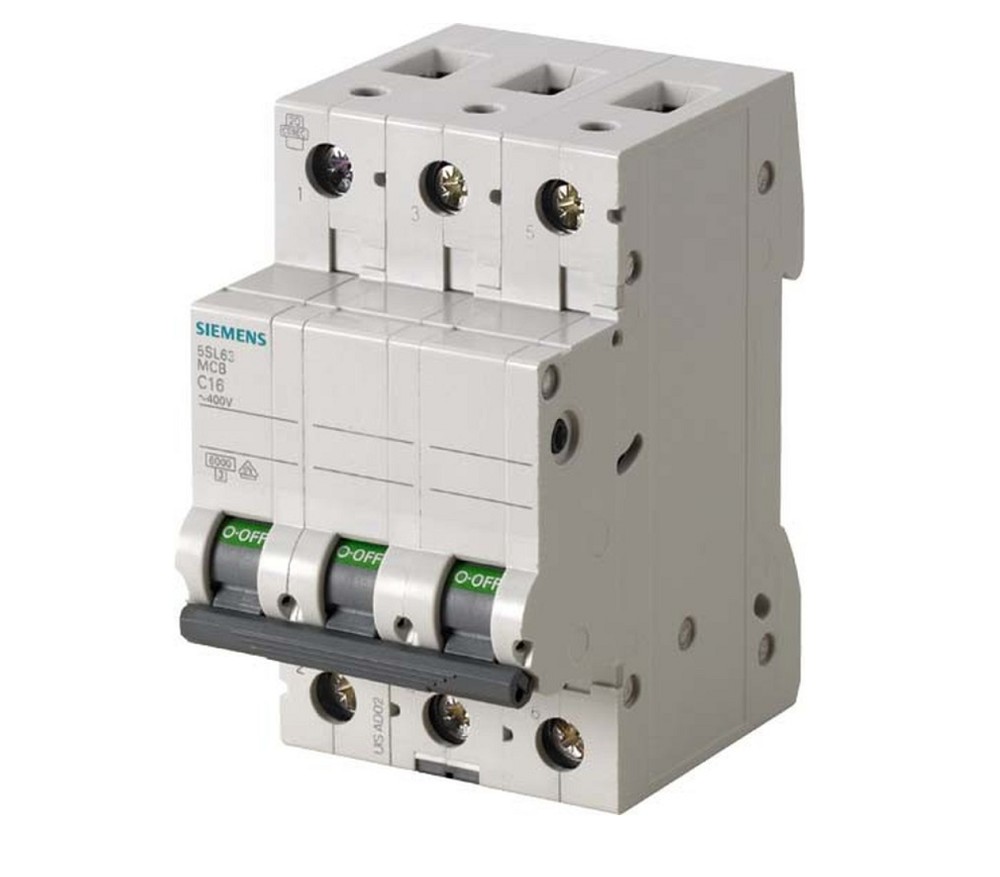

Siemens SENTRON 5SL6320-7 Leitungsschutzschalter – zuverlässiger Schutz für Drehstromkreise
Der Siemens SENTRON Leitungsschutzschalter 5SL6320-7 ist ein hochwertiger Sicherungsautomat für den Schutz elektrischer Leitungen und Betriebsmittel in modernen Elektroinstallationen. Als Bestandteil der SENTRON Schutzgerätefamilie sorgt er für eine sichere Abschaltung bei Überlast und Kurzschluss und bietet zuverlässigen Anlagen- und Personenschutz.
Mit einem Bemessungsstrom von 20 A und der C-Auslösecharakteristik eignet sich der Leitungsschutzschalter besonders für Verbraucher mit erhöhten Einschaltströmen. Typische Anwendungen sind Motoren, Maschinen, Drehstromverbraucher und elektrische Anlagen in Wohn- und Zweckbauten.
Die 3-polige Ausführung ermöglicht die Absicherung von Drehstromsystemen mit 400 V. Das Bemessungsschaltvermögen von 6 kA nach EN 60898 und IEC 60947-2 gewährleistet eine sichere Abschaltung im Fehlerfall und schützt zuverlässig vor Schäden durch Kurzschlussströme.
Die Siemens SENTRON 5SL-Serie zeichnet sich durch eine kompakte Bauform, einfache Installation und flexible Erweiterungsmöglichkeiten aus. Die werkzeuglose Montage und Demontage ermöglicht eine schnelle Installation auf der DIN-Hutschiene.
Die rückseitig angeordnete Sammelschiene sorgt für eine übersichtliche Einspeisung und reduziert den Verdrahtungsaufwand. Zusätzlich kann der Leitungsschutzschalter mit Siemens SENTRON Zubehör wie Hilfsschaltern erweitert werden, wodurch zusätzliche Funktionen realisiert werden können.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SENTRON 5SL
• Typ: 5SL6320-7
• Hersteller-Art.-Nr.: 5SL63207
• EAN: 4001869388779
• Produktart: Leitungsschutzschalter / Sicherungsautomat
• Zolltarifnummer: 85362010
• Ursprungsland: Türkei
• Explosionsgeschützt: Nein
Elektrische Daten
• Bemessungsstrom: 20 A
• Bemessungsspannung: 400 V AC
• Spannungsart: AC
• Frequenz: 50 Hz
• Auslösecharakteristik: C
• Energiebegrenzungsklasse: 3
• Überspannungskategorie: 3
• Verschmutzungsgrad: 2
Schaltvermögen
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 6 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 6 kA
Polzahl und Ausführung
• Polzahl gesamt: 3
• Anzahl abgesicherter Pole: 3
• Ausführung: 3-polig
• Mitschaltender Neutralleiter: Nein
• Zusatzeinrichtungen möglich: Ja
Mechanische Daten
• Einbautiefe: 70 mm
• Breite in Teilungseinheiten: 3
• Schutzart: IP20
• Unterputzmontage: Nein
• Umgebungstemperatur Betrieb: -25 bis +45 °C
Anschlussdaten
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75–25 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75–25 mm²
Ausstattung
• Werkzeuglose Montage und Demontage
• Rückseitige Sammelschiene für einfache Einspeisung
• Erweiterbar mit Siemens SENTRON Zubehör
• Geeignet für DIN-Hutschienenmontage
• Sichere Abschaltung bei Überlast und Kurzschluss
• Kompakte Bauweise für moderne Verteiler
Einsatzbereiche
• Wohngebäude
• Zweckbauten
• Gewerbliche Elektroinstallationen
• Drehstromverbraucher
• Maschinen und Anlagen
• Unterverteilungen
• Schaltschrankbau
• Gebäudetechnik
• Energieverteilungen
Vorteile des Siemens SENTRON 5SL6320-7
• Zuverlässiger Schutz vor Überlast und Kurzschluss
• 20 A Bemessungsstrom für vielseitige Anwendungen
• C-Auslösecharakteristik für Verbraucher mit erhöhten Einschaltströmen
• 3-polige Ausführung für Drehstromnetze
• 6 kA Schaltvermögen für sichere Fehlerabschaltung
• Schnelle Installation durch werkzeuglose Montage
• Platzsparende Bauform mit 3 Teilungseinheiten
• Flexible Erweiterung mit SENTRON Zubehör
• Einfache Verdrahtung über rückseitige Sammelschiene
• Bewährte Siemens Qualität für professionelle Installationen
Expertenbewertung
Der Siemens SENTRON 5SL6320-7 ist ein zuverlässiger 3-poliger Leitungsschutzschalter für Drehstromanwendungen in Wohnbau, Gewerbe und Standard-Industrieinstallationen. Die Kombination aus C-Auslösecharakteristik, 20 A Bemessungsstrom und 6-kA-Schaltvermögen bietet einen sicheren Schutz für Leitungen und elektrische Verbraucher. Durch die einfache Montage, kompakte Bauweise und Erweiterbarkeit mit SENTRON Zubehör ist dieser LS-Schalter eine flexible Lösung für moderne Niederspannungsverteilungen.
