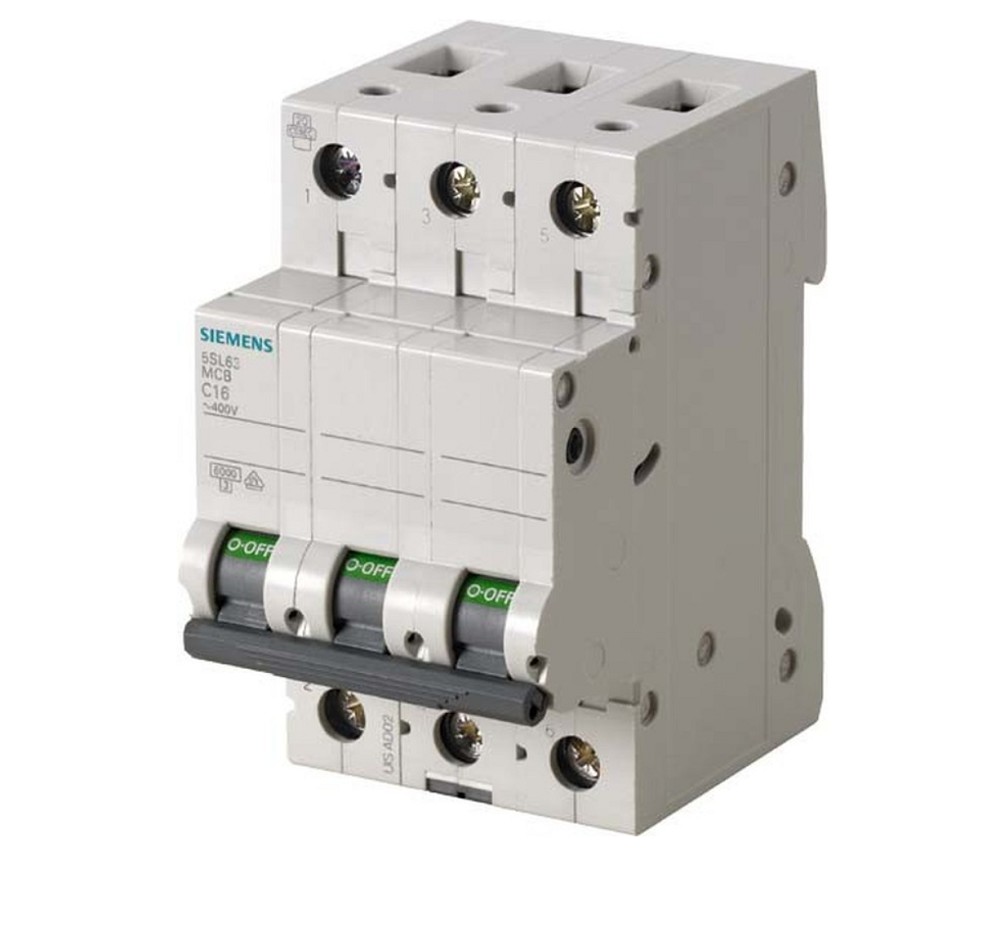

Siemens SENTRON 5SL6306-7 Leitungsschutzschalter – zuverlässiger Schutz für Drehstromkreise
Der Siemens SENTRON Leitungsschutzschalter 5SL6306-7 ist ein hochwertiger Schutzschalter der bewährten 5SL-Serie und bietet zuverlässigen Schutz gegen Überlast und Kurzschluss. Die 3-polige Ausführung eignet sich besonders für Drehstromanwendungen in Wohngebäuden, Zweckbauten und elektrischen Verteilungen.
Mit einer C-Auslösecharakteristik und einem Bemessungsstrom von 6 A ist der Leitungsschutzschalter optimal für Stromkreise geeignet, bei denen kurzzeitig höhere Einschaltströme auftreten können. Dadurch bietet er eine sichere Abschaltung bei Fehlern und schützt zuverlässig Leitungen und angeschlossene Verbraucher.
Das Bemessungsschaltvermögen von 6 kA nach EN 60898 gewährleistet eine hohe Sicherheit im Fehlerfall. Die kompakte Bauweise mit einer Breite von 3 Teilungseinheiten ermöglicht eine platzsparende Installation auf der DIN-Hutschiene.
Die Leitungsschutzschalter der Siemens SENTRON 5SL-Serie überzeugen durch eine komfortable Montage, einfache Verdrahtung über die rückseitige Sammelschiene und die Möglichkeit zur Erweiterung mit umfangreichem Zubehör wie Hilfsschaltern oder Signalkontakten.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SENTRON 5SL
• Typ: 5SL6306-7
• Hersteller-Art.-Nr.: 5SL63067
• EAN: 4001869388724
• Produktart: Leitungsschutzschalter
• Zolltarifnummer: 85362010
• Ursprungsland: Türkei
Elektrische Daten
• Bemessungsspannung: 400 V AC
• Bemessungsstrom: 6 A
• Auslösecharakteristik: C
• Spannungsart: AC
• Frequenz: 50 Hz
• Energiebegrenzungsklasse: 3
Schaltvermögen
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 6 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 6 kA
Aufbau
• Polzahl gesamt: 3
• Anzahl abgesicherter Pole: 3
• Breite: 3 Teilungseinheiten
• Einbautiefe: 70 mm
Anschluss
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75–25 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75–25 mm²
• Verdrahtung über rückseitige Sammelschiene möglich
Montage
• Montage auf DIN-Hutschiene
• Werkzeuglose Montage und Demontage
• Unterputzmontage: Nein
• Zusatzeinrichtungen möglich
Schutz und Umgebungsbedingungen
• Schutzart: IP20
• Überspannungskategorie: 3
• Verschmutzungsgrad: 2
• Umgebungstemperatur Betrieb: -25 °C bis +45 °C
• Mitschaltender Neutralleiter: Nein
• Explosionsgeschützt: Nein
Einsatzbereiche
• Wohngebäude
• Zweckbau
• Gewerbliche Elektroinstallationen
• Unterverteilungen
• Drehstromverbraucher
• Beleuchtungsanlagen
• Steuerstromkreise
• Energieverteilungen
Vorteile des Siemens 5SL6306-7
• Sicherer Schutz vor Überlast und Kurzschluss
• 3-polige Ausführung für Drehstromsysteme
• C-Charakteristik für Anwendungen mit erhöhtem Einschaltstrom
• 6 kA Schaltvermögen nach EN 60898
• Kompakte Bauform mit 3 Teilungseinheiten
• Einfache Verdrahtung durch rückseitige Sammelschiene
• Werkzeuglose Montage und Demontage
• Erweiterbar mit Siemens SENTRON Zubehör
• Bewährte Siemens Qualität für sichere Elektroinstallationen
Expertenbewertung
Der Siemens SENTRON 5SL6306-7 ist ein zuverlässiger Leitungsschutzschalter für Standardanwendungen im Wohn- und Zweckbau. Die Kombination aus 3-poliger Ausführung, C-Charakteristik und 6 kA Schaltvermögen bietet eine sichere Lösung für Drehstromkreise und professionelle Energieverteilungen. Dank der modularen SENTRON-Technik lässt sich das Gerät flexibel erweitern und einfach in bestehende Installationen integrieren.
