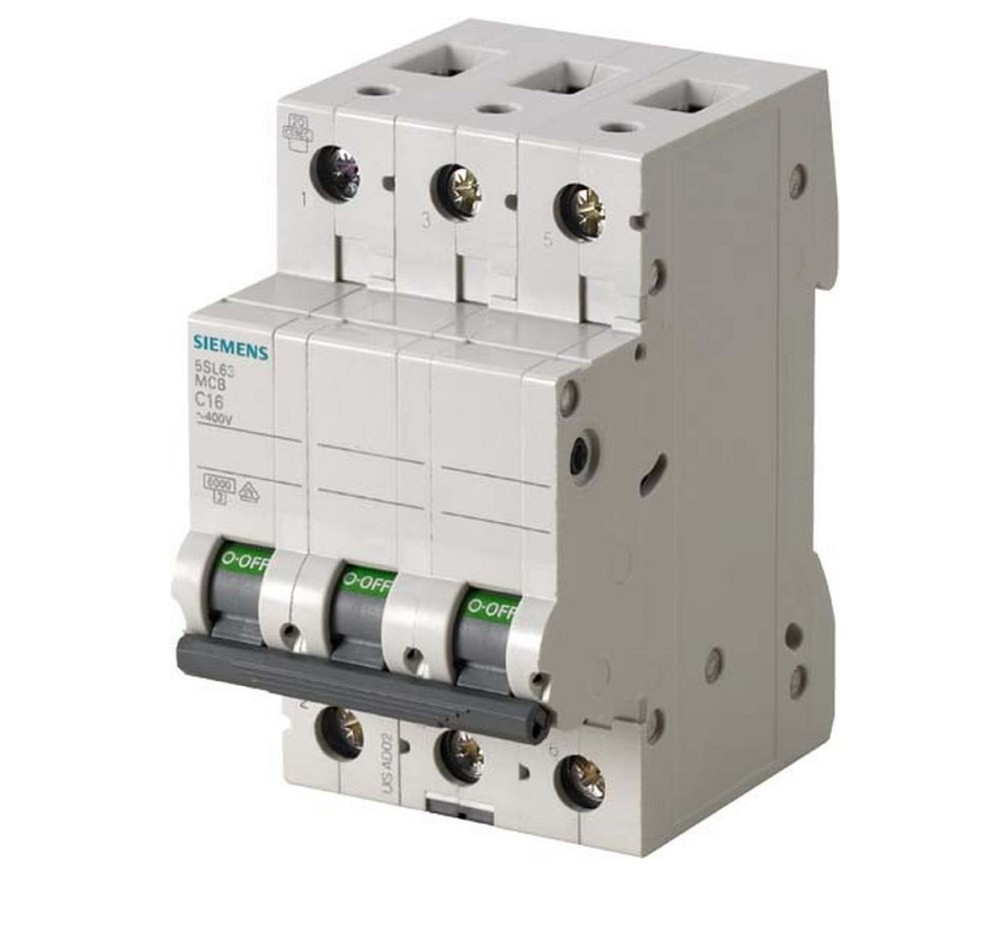

Siemens SENTRON 5SL6306-6 Leitungsschutzschalter – sicherer Schutz für Standardanwendungen
Der Siemens SENTRON Leitungsschutzschalter 5SL6306-6 ist ein hochwertiges Schutzgerät für elektrische Installationen und sorgt für eine zuverlässige Abschaltung bei Überlast oder Kurzschluss. Die bewährte SENTRON 5SL6-Baureihe steht für hohe Sicherheit, einfache Installation und flexible Einsatzmöglichkeiten in modernen Energieverteilungen.
Mit einer B-Auslösecharakteristik und einem Bemessungsstrom von 6 A eignet sich dieser Leitungsschutzschalter besonders für Stromkreise mit geringen bis mittleren Einschaltströmen. Das hohe Bemessungsschaltvermögen von 6 kA gewährleistet eine sichere Fehlerabschaltung gemäß EN 60898 und IEC 60947-2.
Die 3-polige Ausführung ermöglicht den Einsatz in Drehstromsystemen und bietet eine zuverlässige Absicherung mehrerer Leiter. Durch die kompakte Bauform mit einer Breite von drei Teilungseinheiten lässt sich das Gerät platzsparend in Verteilern und Schaltschränken installieren.
Die Montage und Demontage erfolgen werkzeuglos. Die Einspeisung kann komfortabel über die rückseitige Sammelschiene erfolgen, wodurch eine schnelle und übersichtliche Verdrahtung ermöglicht wird. Zusätzlich kann der Leitungsschutzschalter mit umfangreichem Siemens SENTRON Zubehör wie Hilfsschaltern erweitert werden.
Der Siemens SENTRON 5SL6306-6 ist eine zuverlässige Lösung für Elektroinstallationen, bei denen Sicherheit, Qualität und einfache Handhabung im Vordergrund stehen.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktprogramm: SENTRON 5SL6
• Typ: 5SL6306-6
• Hersteller-Art.-Nr.: 5SL63066
• EAN: 4001869388830
• Produktart: Leitungsschutzschalter
• Zolltarifnummer: 85362010
• Ursprungsland: Türkei
Elektrische Daten
• Bemessungsstrom: 6 A
• Bemessungsspannung: 400 V
• Spannungsart: AC
• Frequenz: 50 Hz
• Auslösecharakteristik: B
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 6 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 6 kA
• Energiebegrenzungsklasse: 3
Polzahl und Schaltfunktion
• Polzahl gesamt: 3
• Anzahl abgesicherter Pole: 3
• Mitschaltender Neutralleiter: Nein
• Geeignet für Drehstromanwendungen
• Schutz gegen Überlast und Kurzschluss
Anschluss
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75 bis 25 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75 bis 25 mm²
• Einspeisung über rückseitige Sammelschiene möglich
• Einfache und übersichtliche Verdrahtung
Montage
• Montageart: DIN-Hutschiene
• Einbautiefe: 70 mm
• Breite: 3 Teilungseinheiten
• Unterputzmontage: Nein
• Werkzeuglose Montage und Demontage
Umgebungsbedingungen
• Schutzart: IP20
• Umgebungstemperatur Betrieb: -25 bis +45 °C
• Überspannungskategorie: 3
• Verschmutzungsgrad: 2
• Explosionsgeschützt: Nein
Ausstattung
• Leitungsschutzschalter SENTRON 5SL6
• Kurzschluss- und Überlastschutz
• B-Auslösecharakteristik
• Erweiterbar mit Siemens Zubehör
• Hilfsschalter nachrüstbar
• Kompakte Bauweise
• Sichere Abschaltung im Fehlerfall
Einsatzbereiche
• Wohngebäude
• Zweckbau
• Elektroverteilungen
• Unterverteilungen
• Schaltschrankbau
• Gebäudeinstallation
• Energieverteilungen
• Standardstromkreise in Industrieanlagen
Vorteile des Siemens SENTRON 5SL6306-6
• Sicherer Schutz gegen Kurzschluss und Überlast
• 3-polige Ausführung für Drehstromnetze
• 6 A Bemessungsstrom für empfindliche Stromkreise
• 6 kA Abschaltvermögen für hohe Sicherheit
• B-Charakteristik für Standardanwendungen
• Schnelle Installation durch werkzeuglose Montage
• Einfache Verdrahtung über rückseitige Sammelschiene
• Erweiterbar mit SENTRON Zubehör
• Platzsparende Bauform mit 3 Teilungseinheiten
• Bewährte Siemens Qualität für professionelle Anwendungen
Expertenbewertung
Der Siemens SENTRON 5SL6306-6 ist ein zuverlässiger Leitungsschutzschalter für professionelle Elektroinstallationen und Standardanwendungen im Wohn- und Zweckbau. Die Kombination aus 3-poliger Ausführung, B-Charakteristik, 6 A Bemessungsstrom und 6 kA Abschaltvermögen bietet einen sicheren Schutz für elektrische Leitungen und Anlagen.
Durch die einfache Montage, die Erweiterbarkeit mit Siemens Zubehör und die robuste SENTRON-Technologie eignet sich der 5SL6306-6 optimal für moderne Energieverteilungen, bei denen Sicherheit, Effizienz und langfristige Betriebssicherheit entscheidend sind.
