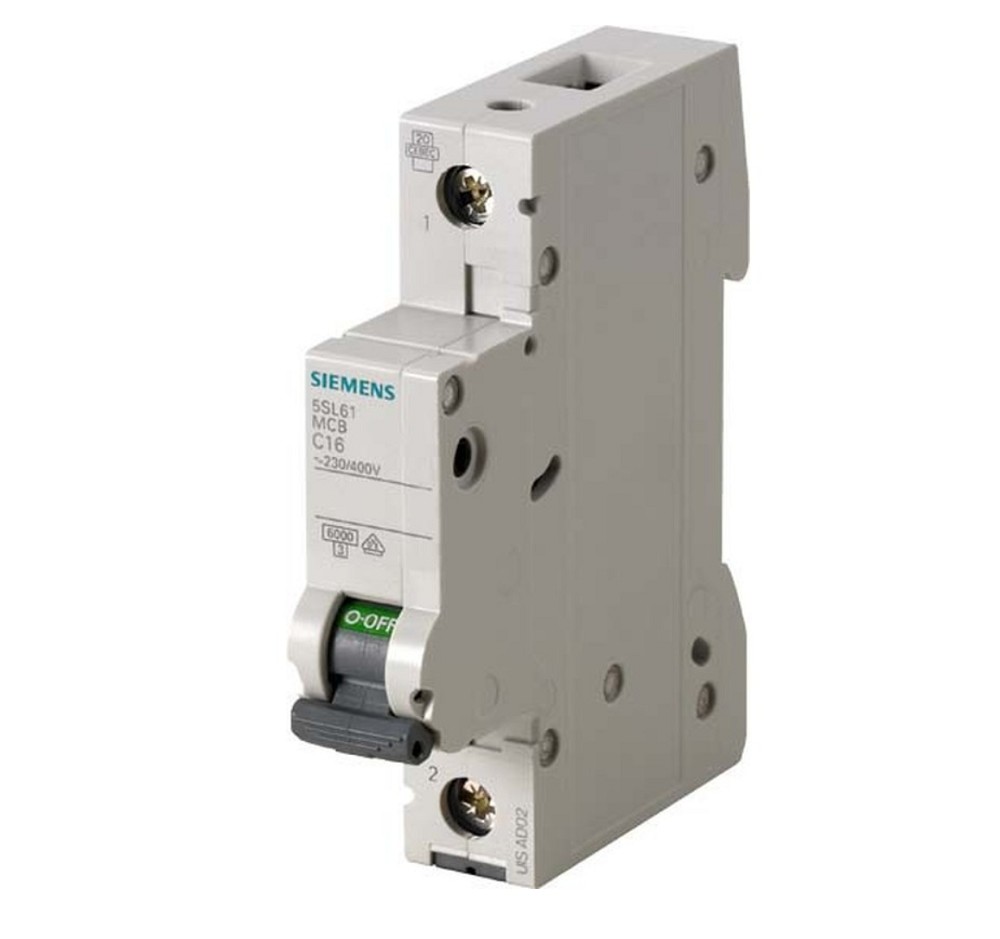

Siemens SENTRON 5SL6120-7 Leitungsschutzschalter – zuverlässiger Schutz für Standardanwendungen
Der Siemens SENTRON Leitungsschutzschalter 5SL6120-7 ist ein hochwertiges Schutzgerät für elektrische Installationen im Wohnbau und Zweckbau. Er schützt Leitungen und angeschlossene Verbraucher zuverlässig vor Überlast und Kurzschluss und sorgt damit für eine sichere Energieverteilung.
Mit einem Bemessungsstrom von 20 A und der C-Auslösecharakteristik eignet sich der Leitungsschutzschalter besonders für Stromkreise mit moderaten Einschaltströmen, beispielsweise bei Beleuchtungsanlagen, Steckdosenstromkreisen oder kleineren Verbrauchern.
Die SENTRON 5SL-Serie überzeugt durch ihre einfache Handhabung und schnelle Installation. Die werkzeuglose Montage und Demontage ermöglicht eine effiziente Installation auf der DIN-Hutschiene. Die rückseitige Sammelschiene sorgt für eine übersichtliche und zeitsparende Verdrahtung in Verteilungen.
Mit einem Bemessungsschaltvermögen von 6 kA nach EN 60898 bietet der Leitungsschutzschalter eine zuverlässige Abschaltung bei Kurzschluss. Die Energiebegrenzungsklasse 3 reduziert zusätzlich die Belastung der angeschlossenen Leitungen und Komponenten.
Durch das umfangreiche SENTRON Zubehörsystem lässt sich der Leitungsschutzschalter flexibel erweitern, beispielsweise mit Hilfsschaltern für zusätzliche Überwachungs- und Meldefunktionen.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SENTRON 5SL
• Typ: 5SL6120-7
• Hersteller-Art.-Nr.: 5SL61207
• EAN: 4001869388212
• EVOLT24 Artikelnummer: 1574997
• Produktart: Leitungsschutzschalter
• Zolltarifnummer: 85362010
• Ursprungsland: Türkei
Elektrische Daten
• Bemessungsspannung: 230/400 V
• Bemessungsstrom: 20 A
• Spannungsart: AC
• Frequenz: 50 Hz
• Auslösecharakteristik: C
• Energiebegrenzungsklasse: 3
Schaltvermögen
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 6 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 6 kA
Polzahl und Ausführung
• Polzahl gesamt: 1
• Anzahl abgesicherter Pole: 1
• Ausführung: 1-polig
• Mitschaltender Neutralleiter: Nein
Montage und Anschluss
• Einbautiefe: 70 mm
• Breite: 1 Teilungseinheit
• Montageart: DIN-Hutschiene
• Werkzeuglose Montage und Demontage
• Rückseitige Sammelschienenverdrahtung möglich
• Anschlussquerschnitt eindrähtig: 0,75 bis 25 mm²
• Anschlussquerschnitt mehrdrähtig: 0,75 bis 25 mm²
Schutz und Sicherheit
• Schutzart: IP20
• Überspannungskategorie: 3
• Verschmutzungsgrad: 2
• Umgebungstemperatur Betrieb: -25 bis +45 °C
• Unterputzmontage: Nein
• Explosionsgeschützt: Nein
• Zusatzeinrichtungen möglich: Ja
Ausstattung
• Leitungsschutzschalter SENTRON 5SL
• Sicherer Kurzschluss- und Überlastschutz
• C-Charakteristik für Standardstromkreise
• Werkzeuglose Montage
• Schnelle Verdrahtung über rückseitige Sammelschiene
• Erweiterbar mit SENTRON Zubehör
• Kompakte Bauweise für Verteilungen
Einsatzbereiche
• Wohngebäude
• Zweckbau
• Unterverteilungen
• Beleuchtungsanlagen
• Steckdosenstromkreise
• Gebäudetechnik
• Energieverteilungen
• Standardanwendungen im Niederspannungsbereich
Vorteile des Siemens SENTRON 5SL6120-7
• Zuverlässiger Schutz vor Überlast und Kurzschluss
• 1-polige Ausführung für flexible Installationen
• C-Charakteristik für vielseitige Anwendungen
• 20 A Bemessungsstrom für Standardstromkreise
• 6 kA Abschaltvermögen für sichere Fehlerabschaltung
• Einfache Montage auf DIN-Hutschiene
• Platzsparende Bauweise mit 1 TE Breite
• Erweiterbar mit Hilfsschaltern und Zubehör
• Siemens Qualität für sichere Elektroinstallationen
Expertenbewertung
Der Siemens SENTRON 5SL6120-7 ist ein zuverlässiger Leitungsschutzschalter für Standardanwendungen in Wohn- und Zweckgebäuden. Durch seine 1-polige Bauweise, C-Charakteristik und das 6-kA-Schaltvermögen bietet er einen sicheren Schutz für elektrische Leitungen und Verbraucher.
Die einfache Montage, die kompakte Bauform und die Erweiterbarkeit mit SENTRON Zubehör machen diesen Leitungsschutzschalter zu einer wirtschaftlichen und sicheren Lösung für moderne Niederspannungsinstallationen.
