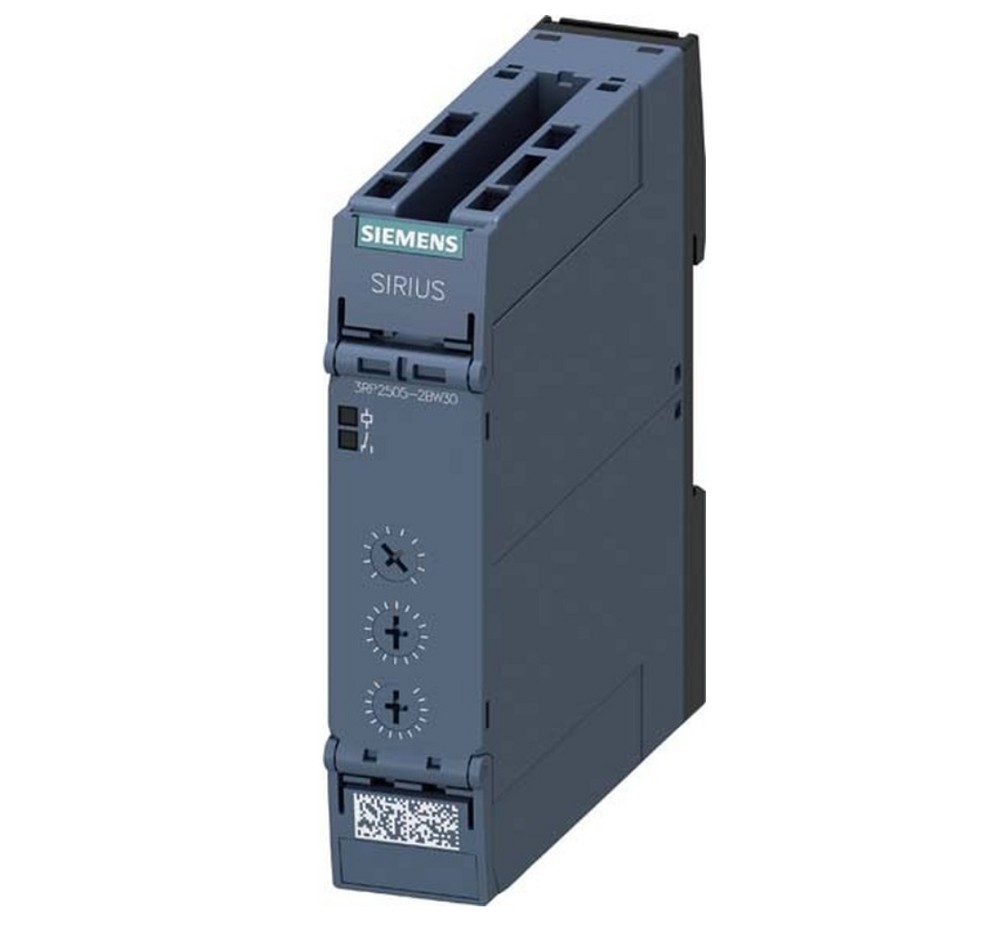

Siemens SIRIUS 3RP2505-2BW30 Zeitrelais – vielseitige Zeitsteuerung für industrielle Automatisierung
Das Siemens SIRIUS Zeitrelais 3RP2505-2BW30 gehört zur modernen SIRIUS 3RP25-Baureihe und eignet sich für nahezu alle zeitabhängigen Schaltaufgaben in der Automatisierungs-, Steuerungs- und Regeltechnik. Mit insgesamt 27 integrierten Zeitfunktionen ersetzt ein einziges Gerät zahlreiche Einzelrelais und sorgt für maximale Flexibilität im Schaltschrank.
Der großzügige Weitspannungsbereich von 12 bis 240 V AC/DC ermöglicht den weltweiten Einsatz in unterschiedlichsten Anlagen. Das Zeitrelais verarbeitet sowohl Wechsel- als auch Gleichspannung und reduziert dadurch den Lager- und Planungsaufwand erheblich.
Mit sieben Zeitbereichen von 0,05 Sekunden bis 100 Stunden lassen sich sowohl sehr kurze als auch lange Verzögerungszeiten präzise einstellen. Zu den integrierten Funktionen gehören unter anderem Einschaltverzögerung, Einschalt- und Ausschaltwischer, Impulsbildung, Stern-Dreieck-Schaltung sowie verschiedene Blinkfunktionen.
Zwei potenzialfreie Wechslerkontakte ermöglichen die sichere Ansteuerung unterschiedlichster Verbraucher. Die Ausgänge können wahlweise verzögert oder unverzögert betrieben werden und erhöhen dadurch die Flexibilität bei der Anlagenplanung.
Der wartungsfreie Push-In-Federzuganschluss ermöglicht eine schnelle, sichere und vibrationsfeste Verdrahtung ohne Werkzeug. Das kompakte Gehäuse mit einer Breite von nur 22,5 mm spart wertvollen Platz im Schaltschrank und eignet sich ideal für die Montage auf DIN-Hutschienen.
Als Nachfolger der bewährten 3RP15-Serie bietet das Zeitrelais zahlreiche Verbesserungen wie beschriftbare Abdeckklappen, abnehmbare Anschlussklemmen und international anerkannte Zulassungen für den weltweiten Einsatz.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SIRIUS 3RP25
• Typ: 3RP2505-2BW30
• Hersteller-Art.-Nr.: 3RP25052BW30
• EAN: 4011209943520
• Produktart: Multifunktions-Zeitrelais
• Zolltarifnummer: 85364900
• Ursprungsland: Deutschland
Elektrische Daten
• Bemessungssteuerspannung AC 50 Hz: 12–240 V
• Bemessungssteuerspannung AC 60 Hz: 12–240 V
• Bemessungssteuerspannung DC: 12–240 V
• Spannungsart: AC/DC
Zeitfunktionen
• 27 integrierte Zeitfunktionen
• 7 Zeitbereiche
• Einstellbereich: 0,05 Sekunden bis 100 Stunden (0,05–360000 s)
• Einschaltverzögerung
• Einschaltwischer
• Ausschaltwischer
• Stern-Dreieck-Funktion
• Impulsbildung
• Blinkfunktion (Pause beginnend)
• Blinkfunktion (Impuls beginnend)
Kontakte
• 2 Wechslerkontakte
• Verzögerte Ausgänge
• Umschaltbar zwischen verzögert und unverzögert
• Kein Halbleiterausgang
Anschluss
• Push-In Federzuganschluss
• Wartungsfreie Anschlusstechnik
• Vibrationssichere Verdrahtung
Montage
• Komplettgerät mit Sockel
• Geeignet für Hutschienenmontage
• Nicht für Frontmontage
• Nicht auf Schütz aufsteckbar
Abmessungen
• Breite: 22,5 mm
• Höhe: 100 mm
• Tiefe: 90 mm
Ausstattung
• Multifunktions-Zeitrelais mit 27 Funktionen
• Weitspannungsbereich AC/DC
• LED-Statusanzeige
• Beschriftbare Abdeckklappen
• Abnehmbare Anschlussklemmen
• Klebefolien zur Funktionskennzeichnung im Lieferumfang
• Internationale Zulassungen für weltweiten Einsatz
Einsatzbereiche
• Maschinenbau
• Schaltschrankbau
• Automatisierungstechnik
• Steuerungsanlagen
• Regelschaltungen
• Anlassschaltungen
• Schutzschaltungen
• Industrieanlagen
• Fördertechnik
• Gebäudetechnik
Vorteile des Siemens SIRIUS 3RP2505-2BW30
• 27 Zeitfunktionen in einem einzigen Gerät
• Weitspannungsbereich von 12 bis 240 V AC/DC
• Großer Zeitbereich von 0,05 Sekunden bis 100 Stunden
• Zwei potenzialfreie Wechslerkontakte
• Push-In-Anschlusstechnik für schnelle Verdrahtung
• Platzsparende Breite von nur 22,5 mm
• LED-Anzeige für einfache Statuskontrolle
• Hutschienenmontage für schnelle Installation
• Weltweit einsetzbar dank internationaler Zulassungen
• Bestandteil des Siemens SIRIUS Systembaukastens
Expertenbewertung
Das Siemens SIRIUS 3RP2505-2BW30 zählt zu den vielseitigsten Multifunktions-Zeitrelais seiner Klasse. Mit 27 integrierten Zeitfunktionen, einem außergewöhnlich großen Spannungsbereich und moderner Push-In-Anschlusstechnik eignet es sich hervorragend für anspruchsvolle Automatisierungs- und Steuerungsaufgaben. Die kompakte Bauform, die hohe Funktionsvielfalt und die bewährte Siemens Qualität machen dieses Zeitrelais zu einer zukunftssicheren Lösung für professionelle Industrieanwendungen.
